科洛結(jié)構(gòu)自防水產(chǎn)品原理

科洛產(chǎn)品分為科洛永凝液DPS（外涂型產(chǎn)品）和科洛無機納米抗裂防滲劑（內(nèi)摻型產(chǎn)品）兩個類別，可單獨或共同使用。內(nèi)摻科洛抗裂防滲劑可降低水泥水化熱并縮小及平衡混凝土內(nèi)外溫差，消除混凝土凝固過程中產(chǎn)生的拉力；外噴科洛永凝液DPS由外而內(nèi)深層滲透，結(jié)晶密封，堵塞混凝土毛細孔，密實混凝土內(nèi)部結(jié)構(gòu)。

2試驗研究方案

根據(jù)科洛內(nèi)摻型及外涂型產(chǎn)品類別，設(shè)定基準(zhǔn)、內(nèi)摻、外涂和內(nèi)摻+外涂四種方式，對C50橋面鋪裝混凝土工作性能、抗壓強度、抗水滲透壓力、早期抗裂性能及混凝土碳化性能等進行試驗及比對分析。測試按照《公路工程水泥及水泥混凝土試驗規(guī)程》JTG 3420-2020等相關(guān)規(guī)定執(zhí)行。

3試驗研究用相關(guān)材料

（1）水泥為兆山集團諸暨水泥有限公司普通硅酸鹽42.5級水泥；

（2）粉煤灰為嘉興電廠F類Ⅰ級灰；

（3）礦粉為日照京華新型建材有限公司S95等級；

（4）細集料為自加工機制砂（母料產(chǎn)地金華磐安）；

（5）粗集料為自加工5~25mm的連續(xù)級配碎石（母料產(chǎn)地金華磐安）；

（6）外加劑為浙江交工新材料有限公司聚羧酸系高性能減水劑；

（7）水為紹興市自來水。

以上材料均已檢測且各項指標(biāo)滿足規(guī)范要求。

4混凝土性能測試試驗

4.1 混凝土配合比

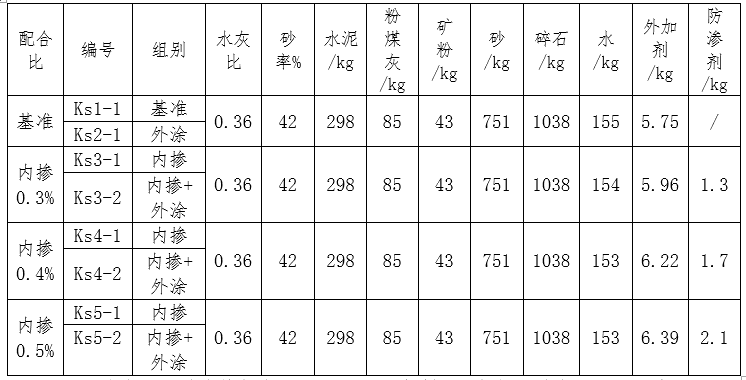

表1混凝土配合比

注1：混凝土坍落度控制在200±20mm，外加劑用量根據(jù)坍落度測試情況進行調(diào)整，外加劑為一次性加入。

注2：外涂組試件按基準(zhǔn)配合比攪拌、成型、并按規(guī)定齡期噴涂科洛DPS永凝。

注3：內(nèi)摻+外涂組試件按內(nèi)摻組配合比攪拌、成型，并按規(guī)定齡期噴涂科洛DPS永凝液。

4.2混凝土工作性能

4.2.1結(jié)果及分析

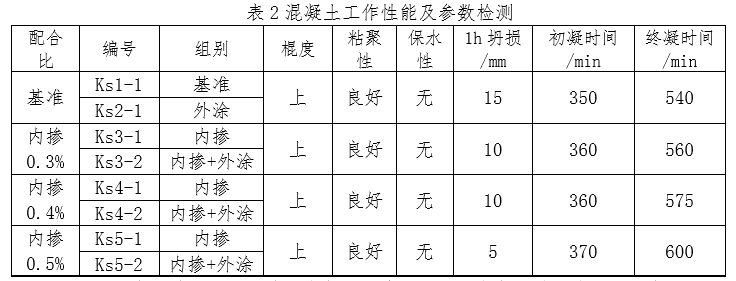

表2混凝土工作性能及參數(shù)檢測

注1：考慮基準(zhǔn)組與外涂組混凝土配合比相同，混凝土性能參數(shù)檢測僅檢測一組。

注2：考慮內(nèi)摻組與內(nèi)摻+外涂組混凝土配合比相同，混凝土性能參數(shù)檢測僅檢測一組。

表2結(jié)果中表明，內(nèi)摻0.3%~0.5%抗?jié)B劑對混凝土工作性能無影響，對混凝土1h保坍有提升效果，并且可提高混凝土約6%初凝時間、11%終凝時間。

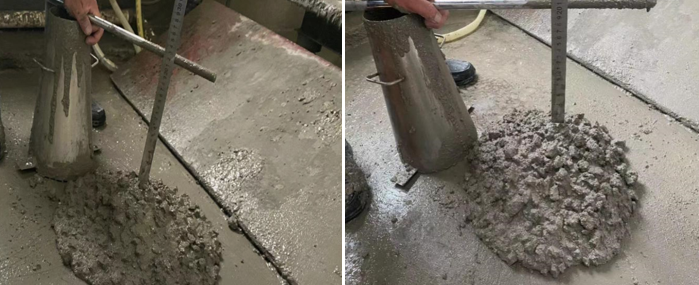

（a）基準(zhǔn)組配合比坍落度205mm                       （b）內(nèi)摻0.5%配合比坍落度200mm

4.3抗壓強度試驗

4.3.1成型及養(yǎng)護方式

抗壓強度試驗用混凝土試件尺寸為150mm*150mm*150mm,試件噴涂及養(yǎng)護如下表3所示。

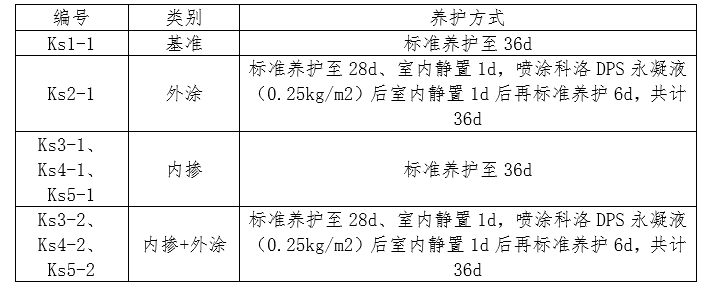

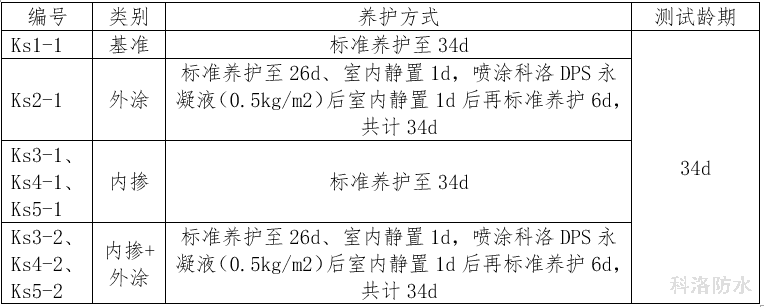

表3抗壓強度用試件噴涂及養(yǎng)護方式

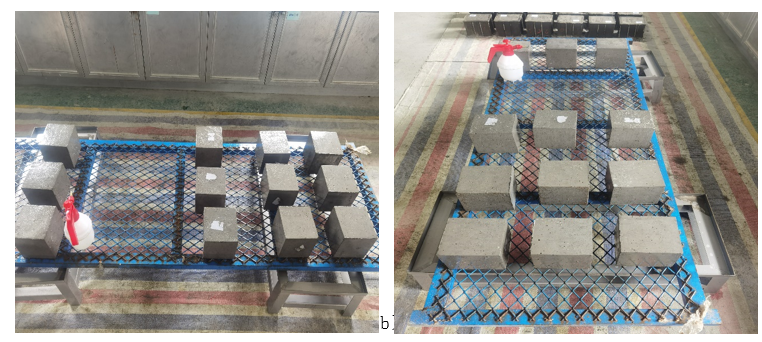

（a）外涂組抗壓強度試件噴涂DPS               （b ）外涂組抗壓強度試件噴涂DPS完成

4.3.2結(jié)果及分析

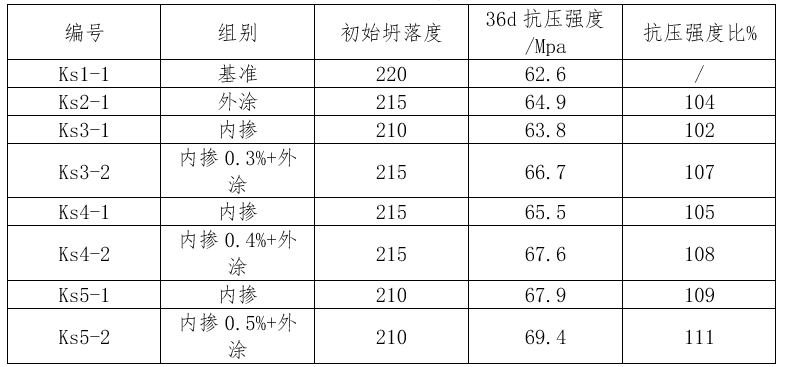

表4混凝土抗壓強度試驗結(jié)果

表4結(jié)果表明，對于C50混凝土，外涂科洛永凝液DPS 組較基準(zhǔn)組抗壓強度比為104%；內(nèi)摻0.3%~0.5%科洛水性無機納米抗裂防滲劑組較基準(zhǔn)組抗壓強度比為 102%~108% ；內(nèi)摻0.3%~0.5%科洛水性無機納米抗裂防滲劑和外涂永凝液DPS組較基準(zhǔn)組抗壓強度比為 107%~111% 。

4.4 抗水滲透壓力試驗

4.4.1成型及養(yǎng)護方式

抗水滲透壓力試驗用混凝土試件尺寸為上表面直徑175mm,下表面直徑為185mm，高度為150mm的圓臺體，試件噴涂及養(yǎng)護如下表3所示。

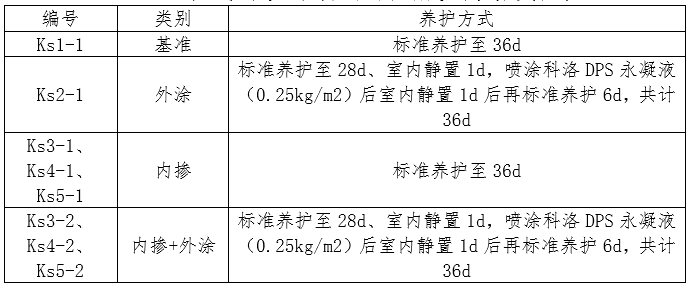

表 5抗水滲透壓力試驗用試件噴涂及養(yǎng)護方式



（a）外涂組抗水滲透壓力試件噴涂DPS                                      （b）外涂組抗水滲透壓力試件噴涂完成4.4.2結(jié)果及分析

4.4.2結(jié)果及分析

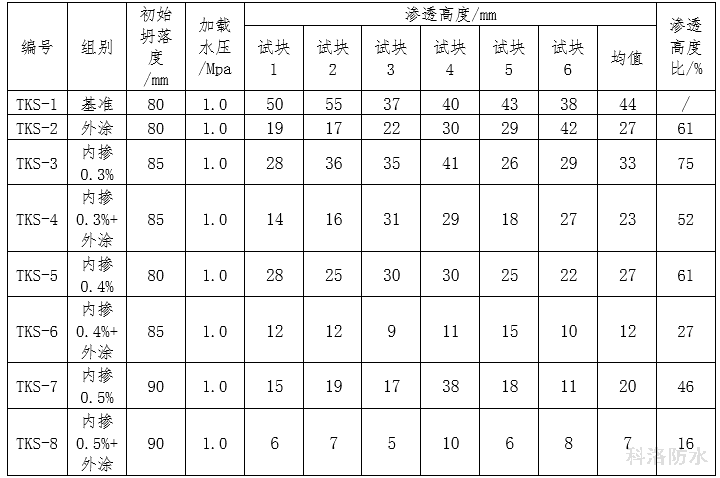

表6抗水滲透壓力試驗結(jié)果

表6結(jié)果表明，對于C50混凝土，外涂科洛永凝液DPS組較基準(zhǔn)組滲透高度比為61%；內(nèi)摻0.3%~0.5%科洛水性無機納米抗裂防滲劑組較基準(zhǔn)組滲透高度比為75%~46%；內(nèi)摻0.3%~0.5%科洛水性無機納米抗裂防滲劑和外涂永凝液DPS組較基準(zhǔn)組滲透高度比為52%~16%。

       （a）基準(zhǔn)組試件劈開圖                                                          （b）0.5%內(nèi)摻+外涂組試件劈開圖

4.5抗裂性能試驗

4.5.1成型及養(yǎng)護方式

根據(jù)《公路工程水泥及水泥混凝土試驗規(guī)程》T0573-2020試驗方式驗證早期抗裂性能，采用尺寸為 600mm×600mm×63mm 的平面薄板型試件，試件噴涂及養(yǎng)護方式如下：

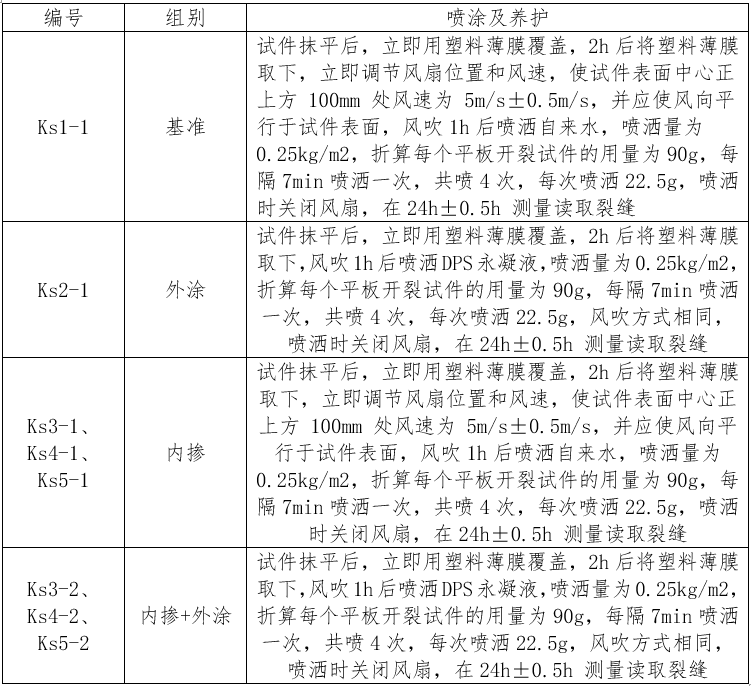

表7早期抗裂試驗用試件噴涂及養(yǎng)護方式

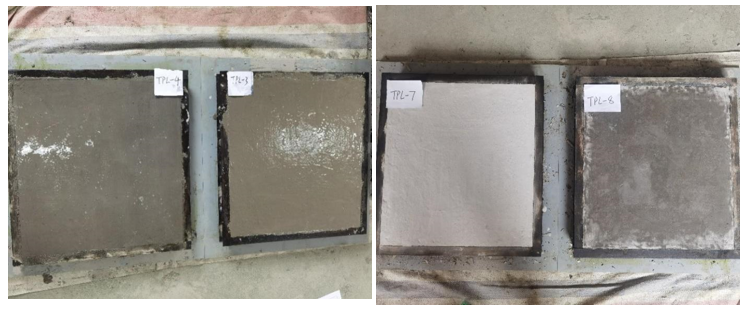

                         （a）抗裂試件第二遍噴涂                                          （b）抗裂試件噴涂完成

4.5.2結(jié)果及分析

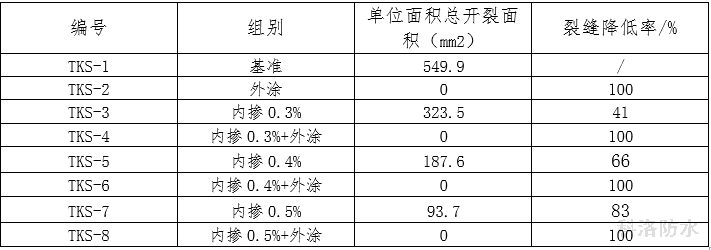

表8早期抗裂試驗結(jié)果

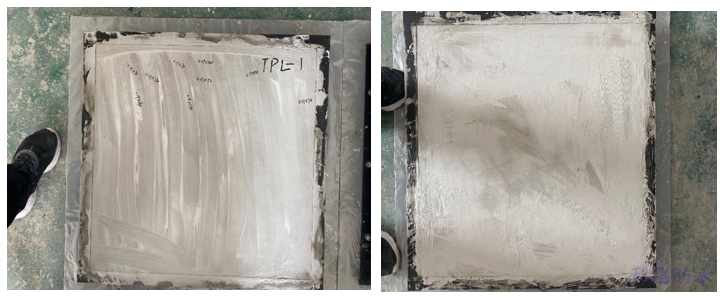

（a）基準(zhǔn)組抗裂試件                                                    （b）內(nèi)摻0.5%+外涂組抗裂試件

表8結(jié)果表明，對于C50混凝土，外涂科洛永凝液DPS組未見裂縫；內(nèi)摻0.3%~0.5%科洛水性無機納米抗裂防滲劑組較基準(zhǔn)組裂縫降低率為41%~83%；內(nèi)摻0.3%~0.5%科洛水性無機納米抗裂防滲劑和外涂永凝液DPS組未見裂縫。

4.6混凝土碳化性能

4.6.1成型及養(yǎng)護方式

碳化試驗采用C50混凝土試件尺寸100mm*100mm*300mm,試件浸泡及養(yǎng)護方式如下表所示

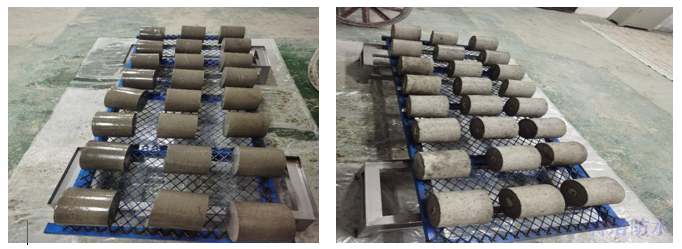

表9碳化性能試驗用試件噴涂及養(yǎng)護方式

4.6.2結(jié)果及分析

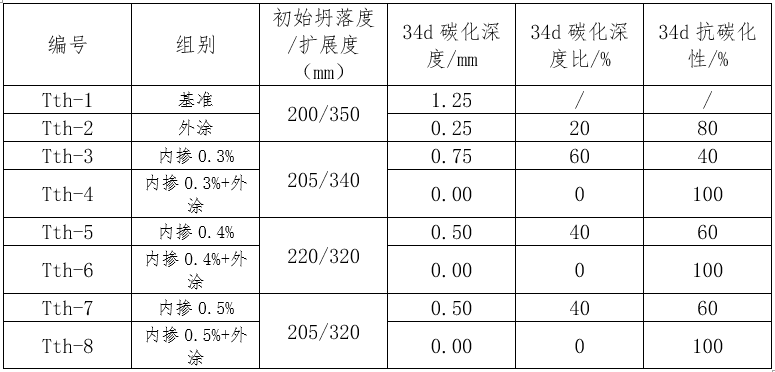

表10碳化性能試件試驗結(jié)果

根據(jù)表10中結(jié)果表明，對于C50混凝土，外涂科洛永凝液DPS組較基準(zhǔn)組34d抗碳化性提高80%；內(nèi)摻0.3%~0.5%科洛水性無機納米抗裂防滲劑較基準(zhǔn)組34d抗碳化性提高40%~60%；內(nèi)摻0.3%~0.5%科洛水性無機納米抗裂防滲劑和外涂永凝液DPS組較基準(zhǔn)組34d抗碳化性提高100%。

5室內(nèi)試驗總結(jié)

通過C50混凝土內(nèi)摻科洛無機納米抗裂防滲劑和外涂科洛永凝液DPS對混凝土性能影響的系統(tǒng)試驗研究，主要試驗結(jié)果如表11:

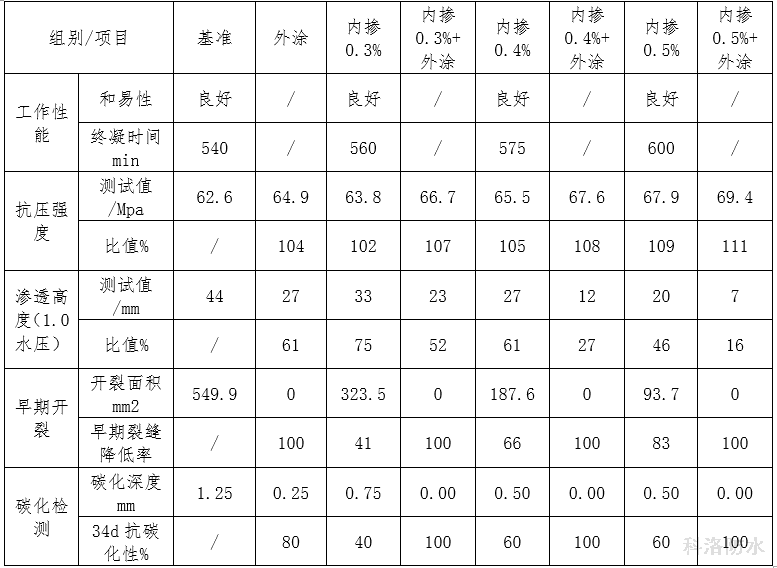

表11主要試驗結(jié)果匯總

表11中結(jié)果表明：

（1）內(nèi)摻科洛無機納米抗裂防滲劑和外涂科洛永凝液對混凝土和易性影響不大，凝結(jié)時間有所提高。

（2）內(nèi)摻科洛無機納米抗裂防滲劑和外涂科洛永凝液對混凝土強度影響不大或有所提高。

（3）內(nèi)摻科洛無機納米抗裂防滲劑和外涂科洛永凝液對混凝土抗?jié)B性能有一定提高，內(nèi)摻0.3%~0.5%防滲劑組滲透高度為基準(zhǔn)滲透高度75%~46%。外涂滲透高度為基準(zhǔn)滲透高度61%。內(nèi)摻0.3%~0.5%防滲劑+外涂DPS組滲透高度為基準(zhǔn)滲透高度52%~16%。

（4）內(nèi)摻科洛無機納米抗裂防滲劑和外涂科洛永凝液對混凝土早期抗裂效果有提高，內(nèi)摻0.3%~0.5%防滲劑早期裂縫降低率為41%~83%。外涂DPS及內(nèi)摻防滲劑+外涂DPS組室內(nèi)試驗檢測均無裂縫。

（5）內(nèi)摻科洛無機納米抗裂防滲劑和外涂科洛永凝液對抗碳化性能有提高，內(nèi)摻0.3%~0.5%防滲劑34d抗碳化為基準(zhǔn)組的40%~60%；外涂組碳化檢測34d抗碳化為基準(zhǔn)組的80%；內(nèi)摻0.3%~0.5%防滲劑+外涂組碳化檢測34d抗碳化為基準(zhǔn)的100%。

（6）綜合以上，對C50混凝土使用科洛產(chǎn)品試驗研究，內(nèi)摻及外涂產(chǎn)品對混凝土工作性能及強度影響不大或有所提高；參考抗?jié)B、早期開裂及碳化試驗結(jié)果，內(nèi)摻+外涂組優(yōu)于外涂組，外涂組優(yōu)于內(nèi)摻組，內(nèi)摻組優(yōu)于基準(zhǔn)配合比組。

6現(xiàn)場結(jié)構(gòu)物應(yīng)用情況

6.1橋面C30混凝土護欄

6.1.1施工及養(yǎng)護方式

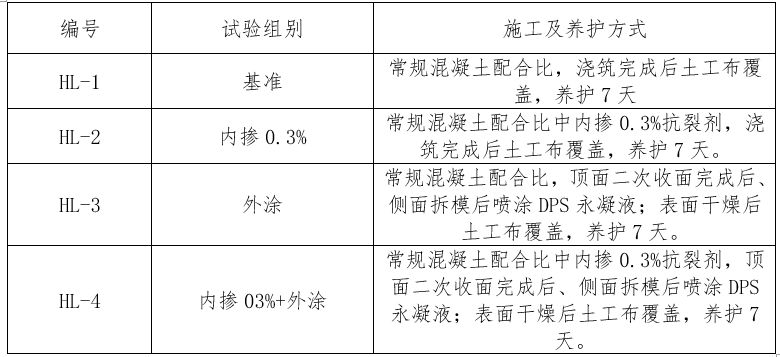

表12混凝土護欄施工及養(yǎng)護

5.1.2混凝土護欄試驗結(jié)果分析

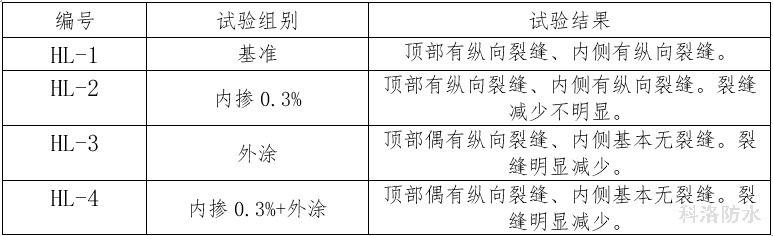

表13混凝土護欄施工試驗結(jié)果

根據(jù)表13中結(jié)果表明，內(nèi)摻0.3%抗?jié)B劑抗裂縫效果不明顯，外涂組及內(nèi)摻0.3%抗?jié)B+外涂組抗裂縫效果較為顯著。

6.2橋面C50混凝土鋪裝

6.2.1施工及養(yǎng)護方式

橋面鋪裝混凝土施工在基準(zhǔn)及科洛產(chǎn)品方案以外，增加外涂養(yǎng)護劑組別進行施工比對。

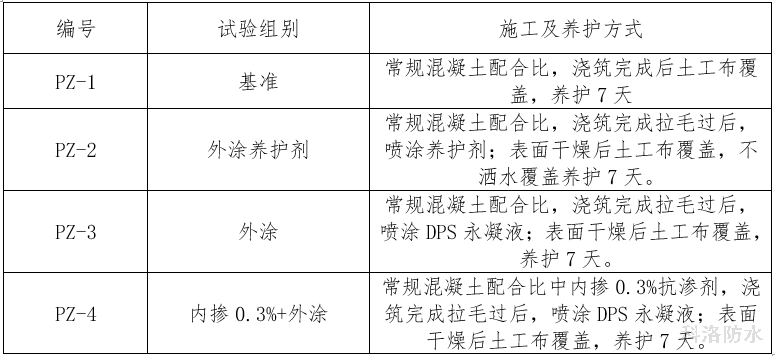

表14橋面鋪裝混凝土施工及養(yǎng)護

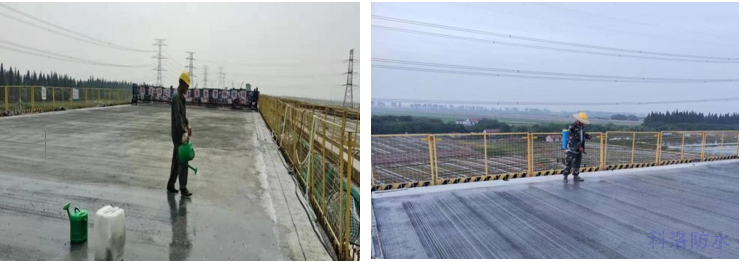

（a）外涂組噴涂DPS永凝液                                               （b）內(nèi)摻0.3%+外涂組噴涂DPS 永凝液

6.2.2橋面鋪裝混凝土結(jié)果分析

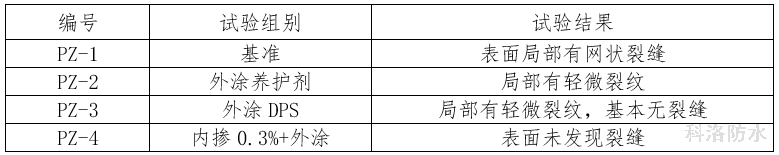

表15橋面鋪裝施工試驗結(jié)果

根據(jù)表15中結(jié)果表明，外涂養(yǎng)護劑組及外涂DPS組對橋面鋪裝抗裂縫有效果，但仍未完全消除；內(nèi)摻0.3%抗?jié)B+外涂組未發(fā)現(xiàn)裂縫，抗裂縫效果較為顯著。

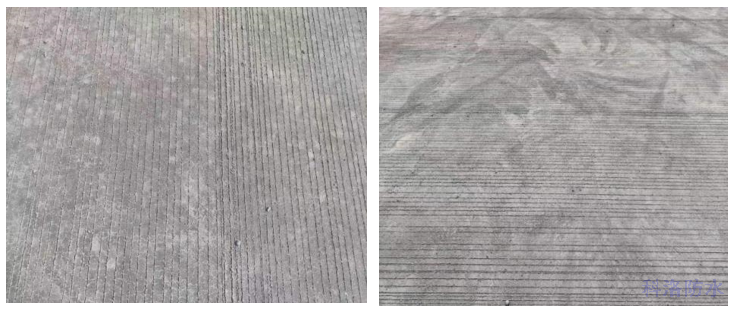

（a）內(nèi)摻0.3%+外涂組表面無裂縫       （b）內(nèi)摻0.3%+外涂組表面無裂縫
