摘要：在城市化腳步持續(xù)加快的影響下，高層建筑開始成為城市建筑中的主流，然而在高層建筑當(dāng)中，為了確保地基本身的穩(wěn)定性，達(dá)到建筑本身的使用要求，通常都會建造地下室，這就致使地下室這個工程的施工開始受到人們的關(guān)注。近期，在地下室這類工作當(dāng)中，時常會發(fā)生漏水的情況，這在很大程度上影響到了建筑總體的安全，需要該工作從事者予以重視。本篇文章就混凝土自防水本身的特征進(jìn)行闡述，并針對這些特征，對于其在地下室這類工程當(dāng)中的運(yùn)用展開研究，希望可以給大家?guī)韼椭?/span>

關(guān)鍵詞：混凝土自防水；特點(diǎn)；地下室工程；應(yīng)用

現(xiàn)如今，大部分混凝土地下建筑工程在具體使用期間，或多或少都會存在一些漏水的情況，一些工程就算已經(jīng)增設(shè)了防水層，但還是難以在根本上杜絕漏水的情況，這就在一定程度上影響到了地下室日常的使用及建筑本身的安全^[1] 。所以，落實(shí)好地下室這類工程的防水施工，對于建筑而言是非常重要的。就現(xiàn)下的情況來說，即使我國的建材防水材料有很多，但大部分防水效果難以達(dá)到預(yù)想的效果，通常還是依賴于混凝土自防水，如果自防水存在問題，其他輔助防水方式便會失去效果。下面就混凝土自防水的特征展開分析，以供參考。

一、混凝土自防水的特點(diǎn)

眾所周知，混凝土自防水其實(shí)就是防水混凝土，具體指的便是借助有效調(diào)節(jié)混凝土的實(shí)際配比，又或是在當(dāng)代混凝土當(dāng)中添加一些所學(xué)的外加劑、抗裂防滲劑、合成纖維及其鋼纖維等等，然后再就施工工藝與管理方面開始著手，來減少混凝土之中存在的空隙率，又或是改變孔隙狀態(tài)與總體上的分布特征，從而實(shí)現(xiàn)防水和防滲的目標(biāo)^[2] 。身為混凝土自防水，其主要的特征有這幾種：1.有著較強(qiáng)的防水及承重能力，可以在很大程度上節(jié)約了施工所用的材料，加快施工建設(shè)的腳步。2.原材料獲取源頭較為廣泛，同時總體上成本較低。3.對比于防水卷材，其施工相對便捷，整體的防水性能非?？煽績?yōu)越。4.如果出現(xiàn)滲透情況，其能夠及時的檢查和修補(bǔ)。5耐久性較強(qiáng)。6.可以避免防水材料施工對環(huán)境造成污染。

二、地下室工程中運(yùn)用混凝土自防水的有效措施

（一）做好準(zhǔn)備工作

首先，材料準(zhǔn)備。在正式施工以前，需要結(jié)合設(shè)計(jì)技術(shù)指標(biāo)所提出的要求，來確定和設(shè)計(jì)參數(shù)需求相吻合的材料，同時依據(jù)施工的進(jìn)度來制定出有關(guān)的購買計(jì)劃。然而混凝土的質(zhì)量則關(guān)系著建筑物的主體，像是所選的地下室底板建筑混凝土，除了需要滿足混凝土在強(qiáng)度上的要求以外，還需要重視材料實(shí)際的細(xì)度和用量這些基礎(chǔ)標(biāo)準(zhǔn)。對于過期或是受潮以后的水泥，不能在工程當(dāng)中運(yùn)用。在建筑工程當(dāng)中，經(jīng)常會運(yùn)用混凝土外加劑^[3] 。假如混凝土有其他要求的話，需增加一些外加劑，這樣就能夠在某種程度上強(qiáng)化混凝土所具有的基礎(chǔ)性能，達(dá)到設(shè)計(jì)標(biāo)準(zhǔn)所提出的要求。在運(yùn)用實(shí)踐當(dāng)中，為了強(qiáng)化混凝土總體的抗?jié)B和抗裂的性能，就需要在混凝土當(dāng)中增添部分抗裂纖維與高效膨脹劑，特別是無機(jī)納米抗裂防滲劑，抗裂功能尤為突出。近幾年國內(nèi)也開始引進(jìn)美國軍工產(chǎn)品KELO，借此來強(qiáng)化混凝土本身的性能^[4] 。其次，技術(shù)準(zhǔn)備。先仔細(xì)閱讀對應(yīng)的規(guī)程和標(biāo)準(zhǔn)，在拿到施工圖紙以后，需要結(jié)合不同的專業(yè)，像是水、電、設(shè)備等等，來統(tǒng)一去圖紙會審，進(jìn)而把控混凝土和預(yù)埋件，做到在正確的位置，盡快察覺問題并及時處理問題。依據(jù)業(yè)務(wù)供給的水準(zhǔn)點(diǎn)與相應(yīng)的建筑紅線，來建立施工范圍內(nèi)的平面高程與控制網(wǎng)，進(jìn)而對控制網(wǎng)實(shí)施保護(hù)，同時將此作為基礎(chǔ)來搞好項(xiàng)目的定位、沉降觀測及其細(xì)部防線這些工作。另外，還需要重視和混凝土廠商的聯(lián)系，借此來進(jìn)行好配合比相關(guān)的試驗(yàn)工作。并且，就設(shè)計(jì)圖紙開始著手，仔細(xì)檢索與復(fù)核鋼筋的匹配度，防止混凝土出現(xiàn)開裂的情況。最后，還需要充分了解施工所處地域的氣象情況，同時運(yùn)用一些防水的方式。

（二）做好基坑的排降水

在地下室這類工程的施工當(dāng)中，需要將基坑排降水這個工作踐行到位，避免由于地下或是地面快速流入基坑而導(dǎo)致積水，進(jìn)而影響到混凝土硬化的全過程，從而消減防水混凝土總體的強(qiáng)度與抗?jié)B度。如圖1所示：

圖1  基坑排降水示意圖

（三）優(yōu)化工藝過程

首先，澆筑混凝土。其一，需要由后澆帶開始著手來對施工段進(jìn)行劃分，使得所有施工環(huán)節(jié)都能夠一次性做完澆筑工作，盡可能防止施工出現(xiàn)開裂或是滲漏。為了避免產(chǎn)生施工冷縫，需要把控好建筑混凝土?xí)r的總體連續(xù)度。其二，在開展分層澆筑期間，應(yīng)該在初凝上一層混凝土以前完成對于下一層混凝土的澆筑工作^[5] 。為了把控好混凝土本身的密實(shí)性，需要盡可能防止混凝土中存在溫度應(yīng)力。一般來說，應(yīng)該在混凝土當(dāng)中增添固定數(shù)量的為膨脹劑或是粉煤灰，將其作為外加劑。其三，在進(jìn)行混凝土的澆筑時，應(yīng)該讓自由落距保持在2m左右。如果出現(xiàn)超高的問題，就應(yīng)該運(yùn)用串筒處理方式，同時借此來把控混凝土振搗的總體密實(shí)和均勻度，斷不可以出現(xiàn)欠振或是漏振的情況。

其次，養(yǎng)護(hù)混凝土。在結(jié)束混凝土澆筑的12個小時以后，應(yīng)該正式進(jìn)行養(yǎng)護(hù)工作。對于筏板混凝土，能夠選用自然養(yǎng)護(hù)這種方式。結(jié)合溫度變動，運(yùn)用有效的澆水養(yǎng)護(hù)手段，借此維系混凝土表層長時間細(xì)潤^[6] 。然而對于墻體或是建筑的主體而言，就應(yīng)該涂上性能較好的養(yǎng)護(hù)劑，同時讓混凝土接受養(yǎng)護(hù)的時間能夠達(dá)到14天。

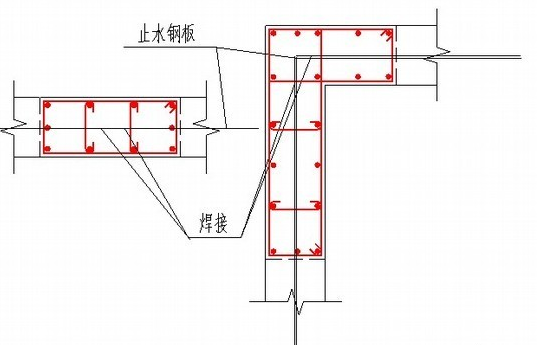

再次，止水鋼板建設(shè)。運(yùn)用A3鋼板，同時把控好水帶的構(gòu)造寬度、厚度，讓其分別是400mm和3mm。然后再沿著地下室實(shí)際的外墻結(jié)構(gòu)，運(yùn)用設(shè)置通長中埋式的結(jié)構(gòu)。圖2就將止水鋼板穿過柱的安裝進(jìn)行呈現(xiàn)：

圖2 止水鋼板穿過柱安裝示意圖

在進(jìn)行止水鋼板的安裝期間，需要落實(shí)好相應(yīng)的校準(zhǔn)和找正工作，使得水帶能夠處在墻體的中間處，斷不可以出現(xiàn)誤差或是彎曲，借此來維系雙側(cè)混凝土的均勻性。另外，對于修建止水板的長，還需要保持在50mm。拼裝焊接應(yīng)該進(jìn)行滿焊，結(jié)合雙面焊的模式，來維持住止水帶所具有的防水能力^[7] 。對于固定的止水帶，應(yīng)該借助拉桿圓鋼筋，朝著墻壁鋼筋的焊接進(jìn)行固定，同時讓有效固定點(diǎn)的間距能夠保持在1m，確保止水鋼板總體的牢固與穩(wěn)定性。

最后，妥善處理后澆帶與施工縫。針對施工縫和后澆帶來說，其都是混凝土自防水較為薄弱的部分，應(yīng)該引起施工從事者的關(guān)注。因此，需要在合適的部分，設(shè)計(jì)一些凹槽或是凸縫，同時鑿毛處理好鋼板止水帶，然后再將空壓機(jī)清理干凈。

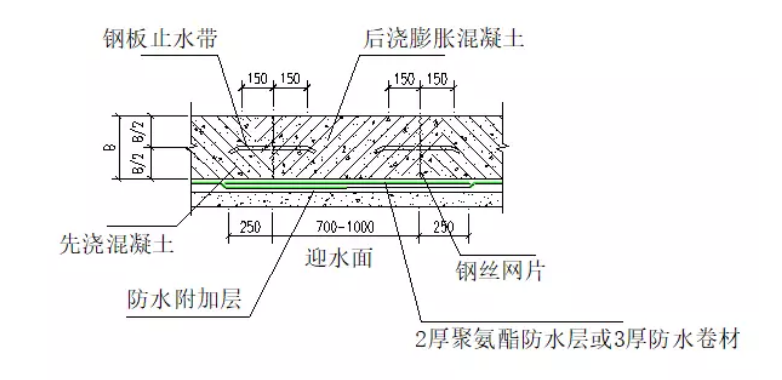

圖3就對地下室側(cè)墻后澆帶進(jìn)行呈現(xiàn)：

圖3  地下室側(cè)墻后澆帶示意圖

并且，還需要在澆筑混凝土以前，提前涂上一層大概4mm厚的EE-2界面高效處理劑，借此來對澆筑的混凝土材料實(shí)施振搗。

（四）注意事項(xiàng)

首先，在混凝土的施工當(dāng)中，需要進(jìn)行均勻且密實(shí)的振搗，才能夠逐步提高混凝土總體上的抗裂性。一般來說，混凝土應(yīng)該擁有合適的坍落度，同時把控在120到150mm這個范圍內(nèi)^[8] 。其次，在濕度環(huán)境當(dāng)中，需大范圍降低混凝土干縮的實(shí)際效果。所以，在混凝土表層需要借助提漿和壓光，來依據(jù)要求進(jìn)行混凝土的養(yǎng)護(hù)。一般來說，養(yǎng)護(hù)的時間不能小于14天，對應(yīng)的蓄水養(yǎng)護(hù)也不能少于7天。 在混凝土出現(xiàn)終凝以后，就能夠運(yùn)用澆水覆蓋方式或是蓄水養(yǎng)護(hù)方式來進(jìn)行處理。再次，嚴(yán)格把控防水混凝土實(shí)際的入模和拆模工作時間，同時讓混凝土入模時的溫度可以處在30度以下。為了防止早期就出現(xiàn)裂縫，需要采取保溫與保濕這些措施，像是借助太陽傘來遮擋泵車的卸料口及其覆蓋濕麻包袋泵光等等。一般來說，斷不能太早就拆去防水混凝土本身的外模。在實(shí)際拆模期間，為了防止在混凝土表層上存在裂縫，就需要把控好表面的溫度養(yǎng)護(hù)。并且，控制這個溫度與環(huán)境條件的溫度差，即15到20度以下。又次，養(yǎng)護(hù)混凝土。在各區(qū)段澆筑地下室的底板，在結(jié)束找平工作的1小時以后，在混凝土的表層如果用手按只出現(xiàn)淺手掌印就需要立即進(jìn)行蓄水。然而，蓄水不能夠少于7天，借此來讓混凝土前期反應(yīng)可以有足夠的水分^[9] 。讓混凝土的質(zhì)量做到合格。

結(jié)束語：綜上所述，隨著現(xiàn)下我國建筑領(lǐng)域的快速發(fā)展，人們也更加重視施工質(zhì)量。這其中地下室的防水施工較為是復(fù)雜多變，甚至在實(shí)際施工當(dāng)中，時常存在問，進(jìn)而無法達(dá)到施工所提出的要求，在一定程度上降低了施工的質(zhì)量。因此，在地下室這個工程當(dāng)中，需要主動分析自防水混凝土所具有的特點(diǎn)，引入與運(yùn)用自防水混凝土，主要通過控制開裂和提高密實(shí)度，進(jìn)而有效發(fā)揮出自防水混凝土本身所具有的優(yōu)勢，來提升地下室的施工質(zhì)量。

參考文獻(xiàn)：

[1]  蘇慶,和文婷. 混凝土自防水的特點(diǎn)及其在地下室工程中的應(yīng)用[J]. 居業(yè),2021(3):97-98.

[2] 劉詩夢. 地下室鋼筋混凝土結(jié)構(gòu)自防水施工縫滲漏原因及預(yù)防[J]. 大科技,2017(30):320.

[3] 吳偉標(biāo). 自防水混凝土在高層住宅地下室底板結(jié)構(gòu)施工中的應(yīng)用研究[J]. 建材與裝飾,2016(28):54-54,55.

[4] 洪建華. 大型居住社區(qū)地下室主體結(jié)構(gòu)底板混凝土自防水工程設(shè)計(jì)與施工研究[J]. 混凝土世界,2014(3):78-82.

[5] 陳勇,陳敏鳴. 淺論建筑地下室自防水混凝土施工技術(shù)及處理措施[J]. 房地產(chǎn)導(dǎo)刊,2014(17):59-59,98.

[6] 盧藝. 雙面自粘防水卷材濕鋪法在建筑工程中的運(yùn)用以某銀行地下室工程為例[J]. 中國建筑金屬結(jié)構(gòu),2021(7):138-139.

[7] 李家洪,徐漢濤,鄧邦. 武漢綠地中心工程地下室底板高分子自粘膠膜防水卷材預(yù)鋪反粘施工技術(shù)[J]. 施工技術(shù),2015(4):26-27,31.

[8] 石偉國,樂雨,吳航. 自粘型高聚物卷材和聚氨酯防水涂膜在某地下室工程中的應(yīng)用[J]. 新型建筑材料,2012,39(8):77-82,92.

[9] 胡家明,黃昕. 新型貼必定(Bondsure)自粘型防水材料在地下室防水中的應(yīng)用[J]. 四川建筑科學(xué)研究,2004,30(1):98-98.
