建筑與市政工程防水通用規(guī)范將在2023年4月1日正式實(shí)施，規(guī)定強(qiáng)制執(zhí)行，現(xiàn)就選取最重要的幾條進(jìn)行解讀分享，文內(nèi)防水通用規(guī)范免費(fèi)下載全文。

一、建筑與市政工程防水通用規(guī)范GB55030-2022

地下工程防水設(shè)計(jì)年限必須是大于或等于50年，一般建筑結(jié)構(gòu)設(shè)計(jì)壽命要求是50年，重要建筑是100年，所以說地下防水設(shè)計(jì)使用年限不應(yīng)低于結(jié)構(gòu)使用年限，即：大于等于50年。

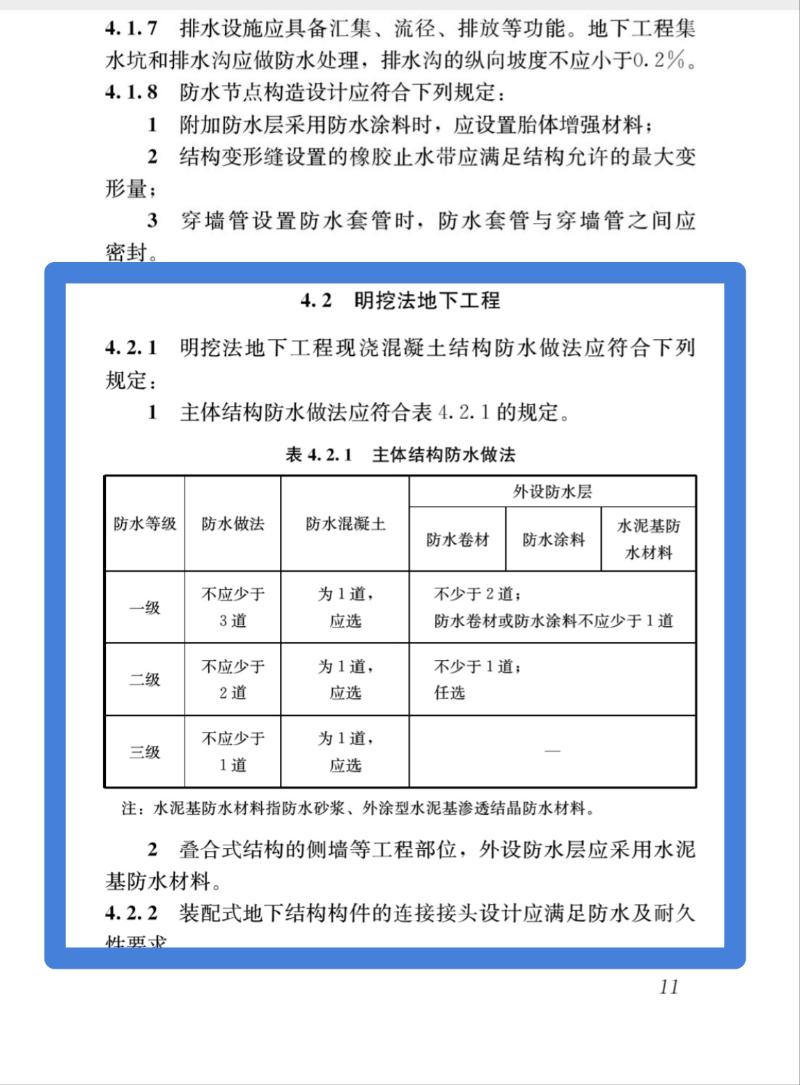

二、防水等級(jí)設(shè)防要求

一級(jí)防水，除防水混凝土必選外，還需要2道外設(shè)防水層。2道防水層其中一道必須是卷材或者是涂料。比如不能2道全部都是水泥基材料，2道可以全部都是卷次或涂料，也可以一道卷材一道涂料等組合方式。但是卷材或涂料必須用一道。

建筑與市政工程防水通用規(guī)范GB55030全文免費(fèi)下載---->>>掃碼下載---->>>點(diǎn)擊下圖下載

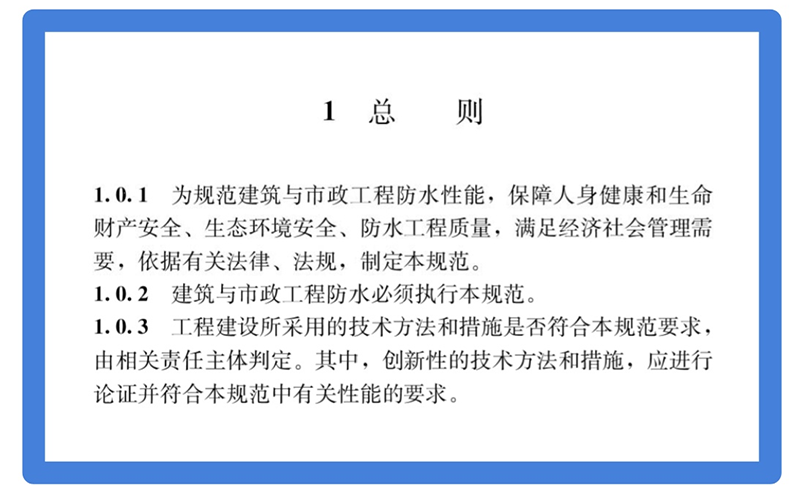

關(guān)于新技術(shù)應(yīng)用

新技術(shù)新產(chǎn)品可以使用嗎？可以，請(qǐng)專家論證即可。

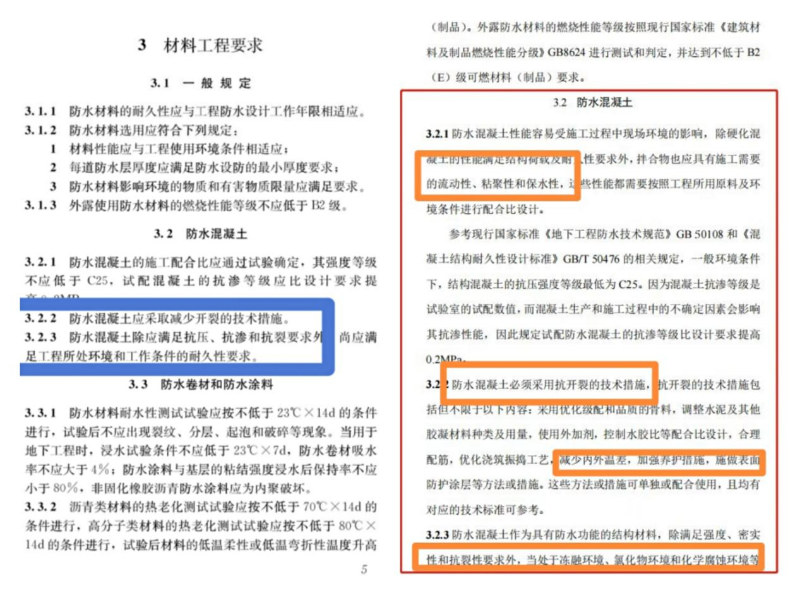

關(guān)于防水混凝土的要求

強(qiáng)條對(duì)防水混凝土提出了更高的要求，明確指出防水混凝土必須減少混凝土開裂的措施。對(duì)混凝土的和易性（流動(dòng)性，黏聚性、保水性）都做了說明。因?yàn)楹芎?jiǎn)單，防水要達(dá)到50年甚至是100年，光靠2道外防水根本做不到，必須依靠混凝土本身，影響混凝土耐久性主要因素就是混凝土開裂和混凝土不密實(shí)（蜂窩、孔洞、麻面）這些問題的出現(xiàn)也主要是因?yàn)榛炷梁鸵仔圆缓枚斐伞?

所以強(qiáng)條上這么要求，非常正確。

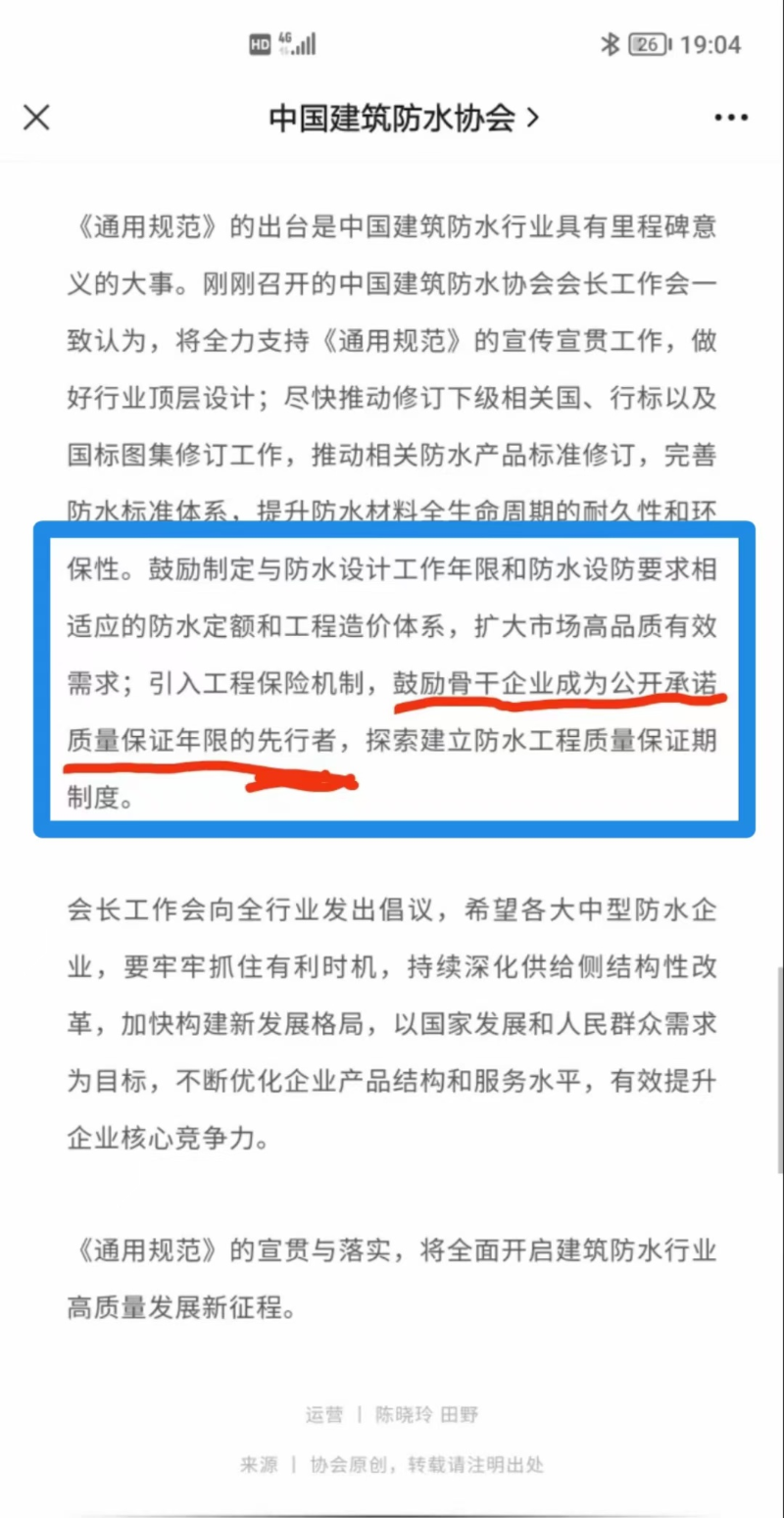

中國(guó)建筑防水協(xié)會(huì)發(fā)文

科洛防水率先承諾

為什么科洛防水可以承諾50年內(nèi)免費(fèi)維修？

這是因?yàn)榭坡鍎傂苑浪从诿绹?guó)1899，由美國(guó)著名化學(xué)家霍爾發(fā)明，用于二戰(zhàn)時(shí)期美國(guó)地下軍事掩體抗裂防滲，防水防潮，歷經(jīng)100多年使用驗(yàn)證?？坡宸浪?48個(gè)國(guó)家累計(jì)施工面積高達(dá)98億平米。被廣泛用于美國(guó)海軍陸隊(duì)博物館、德國(guó)亞琛大教堂、德國(guó)柏林奧林匹克體育場(chǎng)、韓國(guó)體育館、倫敦西斯羅機(jī)場(chǎng)、古巴哈瓦那防浪堤等世界著名工程。

采用科洛結(jié)構(gòu)自防水技術(shù)（內(nèi)摻+外噴）即混凝土內(nèi)摻科洛抗裂防滲劑，外噴科洛永凝液DPS防水劑。關(guān)鍵是:材料無機(jī)不老化，科洛內(nèi)摻材料解決了溫縮開裂，增加了混凝土和易性，避免了混凝土蜂窩、孔洞、麻面。外噴科洛DPS材料通過與混凝土反應(yīng)，密封混凝土結(jié)構(gòu)，使得混凝土變得厚實(shí)。解決了卷材搭出容易失效，卷材易老化，治標(biāo)不治本問題。

科洛內(nèi)摻產(chǎn)品：科洛抗裂防滲劑介紹

①該產(chǎn)品是液體的，可在混凝土攪拌站直接摻入（摻量按照膠凝材料的2%，1立方大約8公斤左右）。

摻完以后混凝土泵送時(shí)不阻泵，不離析、不泌水，可達(dá)到幾乎自密實(shí)混凝土要求。（對(duì)于攪拌站可省去膨脹劑、泵送劑）。澆筑出來的混凝土沒有蜂窩、孔洞、麻面等。更重要的是可以解決混凝土的溫度裂縫，干縮。提高混凝土后期的抗壓強(qiáng)度和抗折強(qiáng)度。

非常適合橋梁、隧道、高鐵、地鐵、污水廠、水電站等一切混凝土主體結(jié)構(gòu)。

科洛無機(jī)納米抗裂防滲劑專有的鋁鈣抑制劑，可選擇性的抑制C3A（鋁酸三鈣）早期的快速水化，可大幅度降低水泥早期水化熱，降低早期最大水化熱峰值，緩解了混凝土結(jié)構(gòu)內(nèi)外溫度差，使混凝土內(nèi)外溫度幾乎一致。避免或減少了溫度裂縫和干縮裂縫，同時(shí)能夠使得C2S（硅酸二鈣）和C3S（硅酸三鈣）充分水化，提高后期強(qiáng)度90天可提高到160%，極限拉伸值提高到120%。使混凝土具有更好的和易性，避免容易出現(xiàn)的蜂窩、孔洞、麻面，對(duì)混凝土細(xì)小裂縫具有二次自修復(fù)作用。

使用科洛無機(jī)納米抗裂防滲劑產(chǎn)品5大好處：

 ①解決溫度裂縫；

 ②解決蜂窩、孔洞、麻面；

 ③提高后期抗壓抗折強(qiáng)度；

 ④增加混凝土和易性（流動(dòng)性、保水性，黏聚性）；

 ⑤提高混凝土耐酸堿、使用壽命。

科洛外噴產(chǎn)品介紹

①科洛永凝液DPS防水劑

科洛永凝液DPS是一種水基性含有催化劑和活性化學(xué)物質(zhì)的防水材料，能迅速有效地與混凝土結(jié)構(gòu)層中的氫氧化鈣、氯化鈣、硅酸鈣等反應(yīng)，形成惰性晶體嵌入混凝土的毛細(xì)孔，密閉微細(xì)裂縫，從而極大地增強(qiáng)混凝土表層地密實(shí)度和抗壓強(qiáng)度。這種反應(yīng)分成兩個(gè)階段：第一個(gè)階段，會(huì)在孔隙及毛細(xì)孔隙產(chǎn)生一種硅石凝膠膜，當(dāng)硅石凝膠膜種地水分蒸發(fā)后，會(huì)固化成一種晶體狀的結(jié)構(gòu)。第二階段，透過這種化學(xué)反應(yīng)，固化形成的晶體將嵌入到混凝土地毛細(xì)孔中和微小縫隙，達(dá)到永久密封混凝土，提高致密性，并且同時(shí)也為混凝土提供良好的透氣性能。在混凝土干燥狀態(tài)下，結(jié)晶物質(zhì)是休眠的，遇水時(shí)，結(jié)晶物再次膨脹，填充混凝土毛細(xì)孔，阻擋水分滲入，這一循環(huán)只要遇水即可反復(fù)進(jìn)行，對(duì)混凝土進(jìn)行永久密封。

使用科洛永凝液DPS防水劑產(chǎn)品5大好處：

①能夠修復(fù)0.6mm以內(nèi)的裂縫；

②提高抗?jié)B等級(jí)，抗壓強(qiáng)度，大幅度提高混凝土密實(shí)度

③抗風(fēng)化、碳化、氯離子侵蝕；

④提高混凝土堿性；

⑤無機(jī)不老化，遇水被激活，周而復(fù)始，往復(fù)循環(huán)。

下面重點(diǎn)介紹科洛抗裂劑

1、混凝土內(nèi)摻科洛水性無機(jī)納米抗裂防滲劑，按膠凝材料重量的0.5%在攪拌站或現(xiàn)場(chǎng)罐車加入，可大幅度提高混凝土和易性及保塌落性能（可做到2小時(shí)0塌損）避免或減少混凝土出現(xiàn)開裂（溫度裂縫，干縮裂縫）并可提高混凝土極限拉伸值，讓混凝土變得更有韌性，極限拉伸值可達(dá)到基準(zhǔn)混凝土120%左右，提高了混凝土的抗拉強(qiáng)度，有利減少混凝土溫度裂縫和收縮變形帶來的開裂。

2、產(chǎn)品性能驗(yàn)證

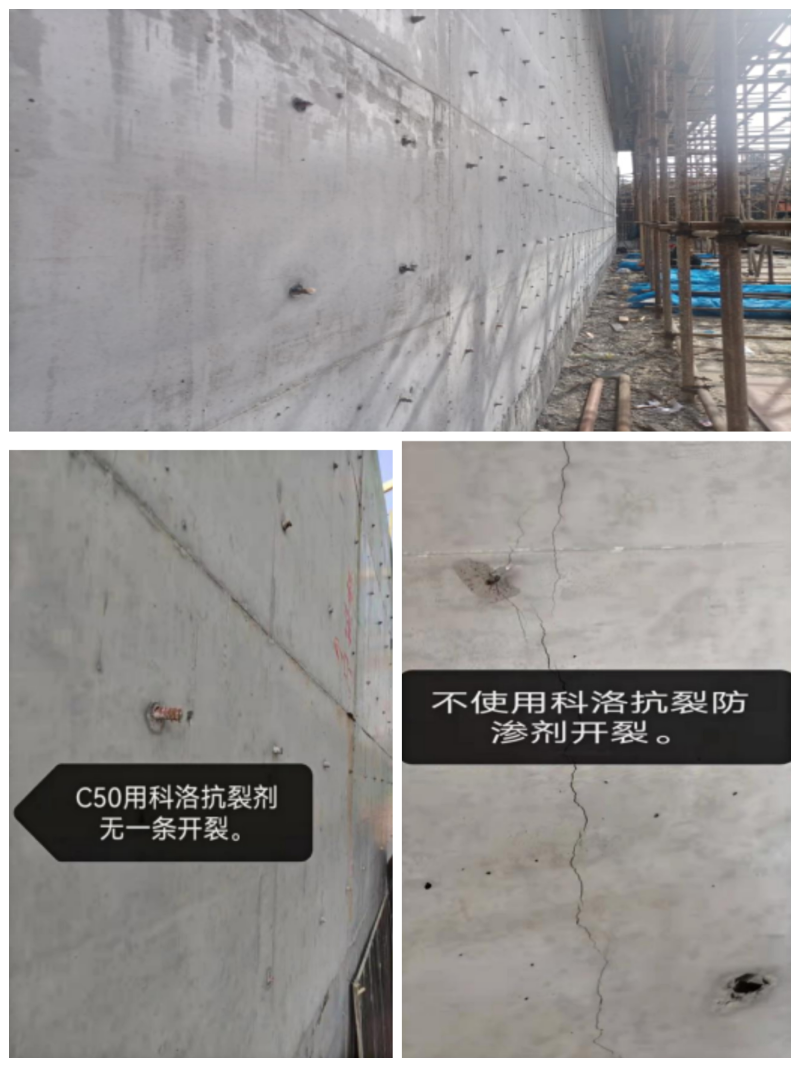

①對(duì)混凝土開裂的抑制效果驗(yàn)證

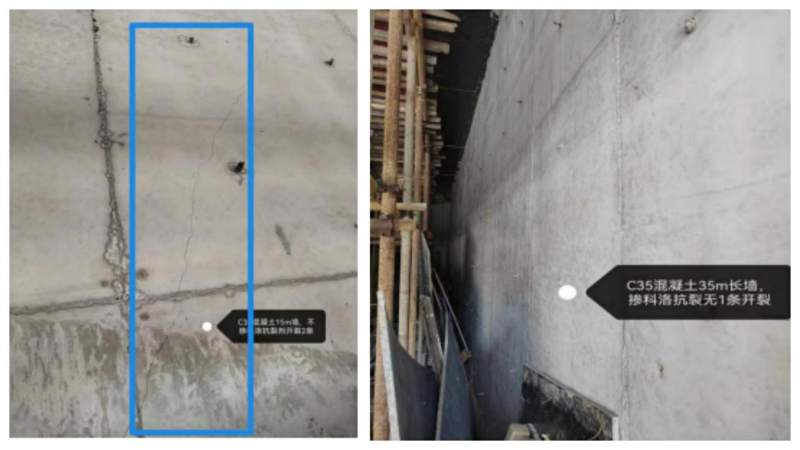

8米高C35側(cè)墻無內(nèi)摻15米長(zhǎng)開裂2條，同樣的35米長(zhǎng)內(nèi)摻抗裂劑開裂0條.

山西運(yùn)城開發(fā)區(qū)污水廠使用效果

（底板后1M,側(cè)墻底厚80公分，上厚40公分）

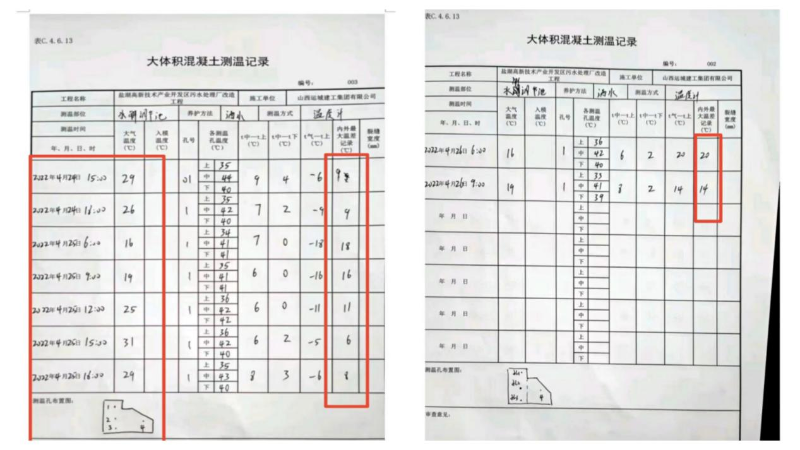

1米厚大體積底板溫控效果，連續(xù)測(cè)試3天里外最大溫差都在20度以內(nèi)。

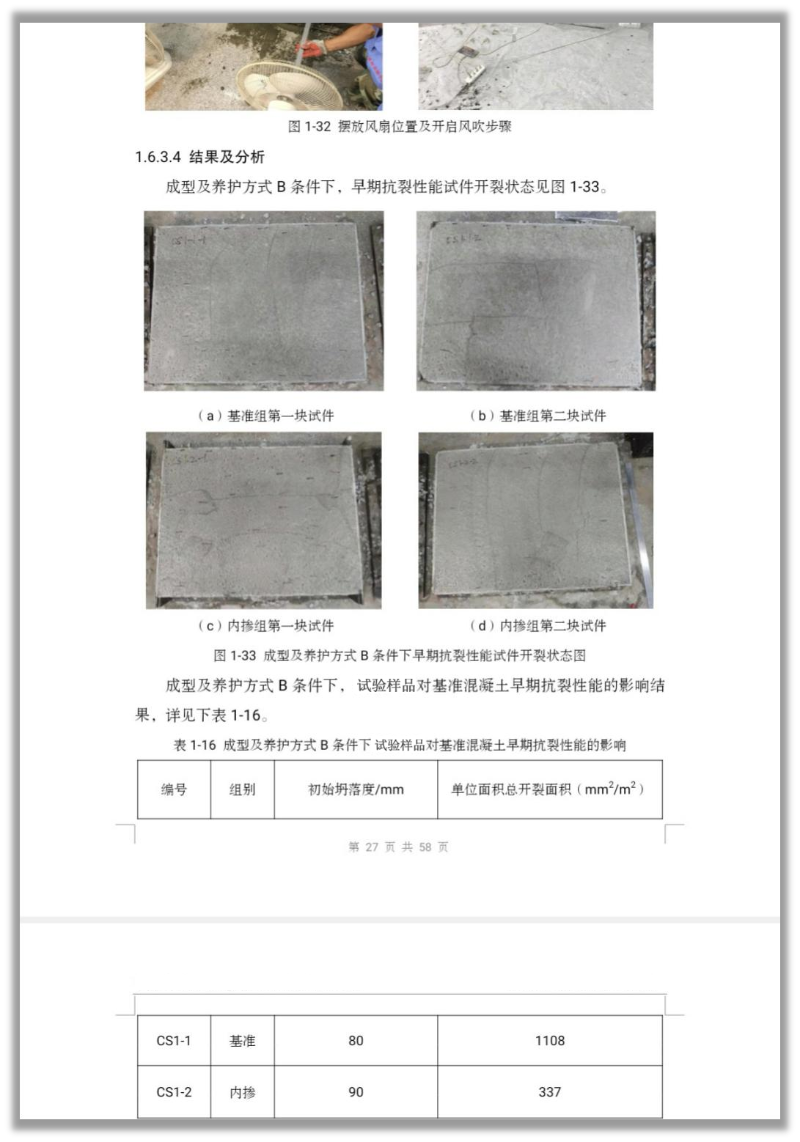

浙石化生化池使用效果

試驗(yàn)結(jié)果基準(zhǔn)試樣開裂1108，內(nèi)摻科洛無機(jī)納米抗裂防滲劑的開裂337，減少：達(dá)69.5%。

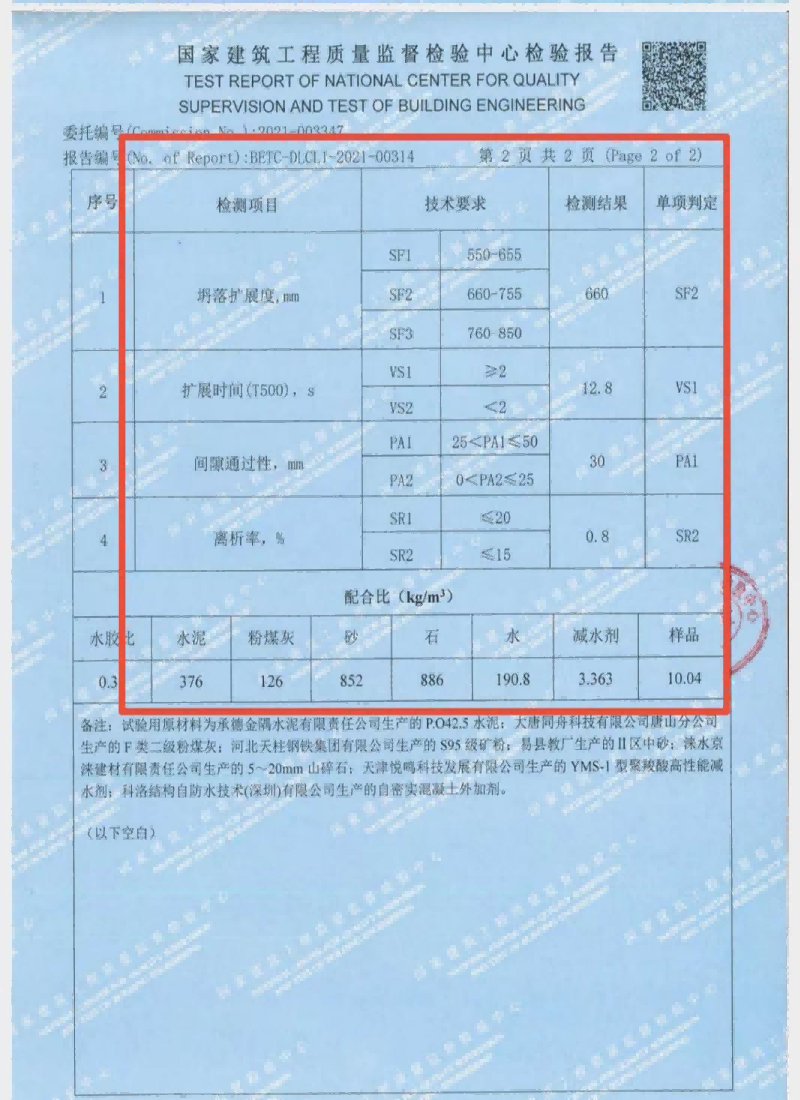

3、產(chǎn)品的和易性驗(yàn)證(減少或避免蜂窩、孔洞、麻面等）

    通過以上檢測(cè)可以看到，添加水性無機(jī)納米抗裂防滲劑的混凝土可以達(dá)到自密實(shí)混凝土技術(shù)的要求。即混凝土在合理的級(jí)配下無需工人振搗就可以自動(dòng)密實(shí)模板及鋼筋，避免了工人在現(xiàn)場(chǎng)容易加水的問題，在同樣的振搗條件下不容易出現(xiàn)蜂窩、孔洞、麻面問題。

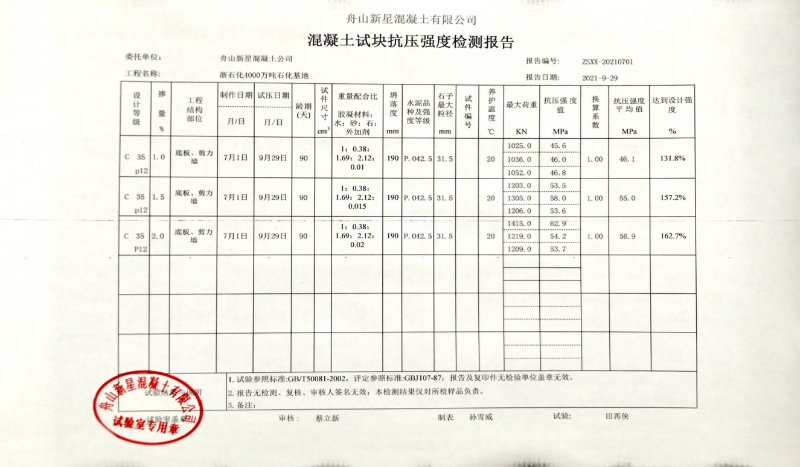

4、后期抗壓強(qiáng)度增長(zhǎng)驗(yàn)證

C35P12的混凝土內(nèi)摻后在90天抗壓強(qiáng)度達(dá)到了56.9MPA.

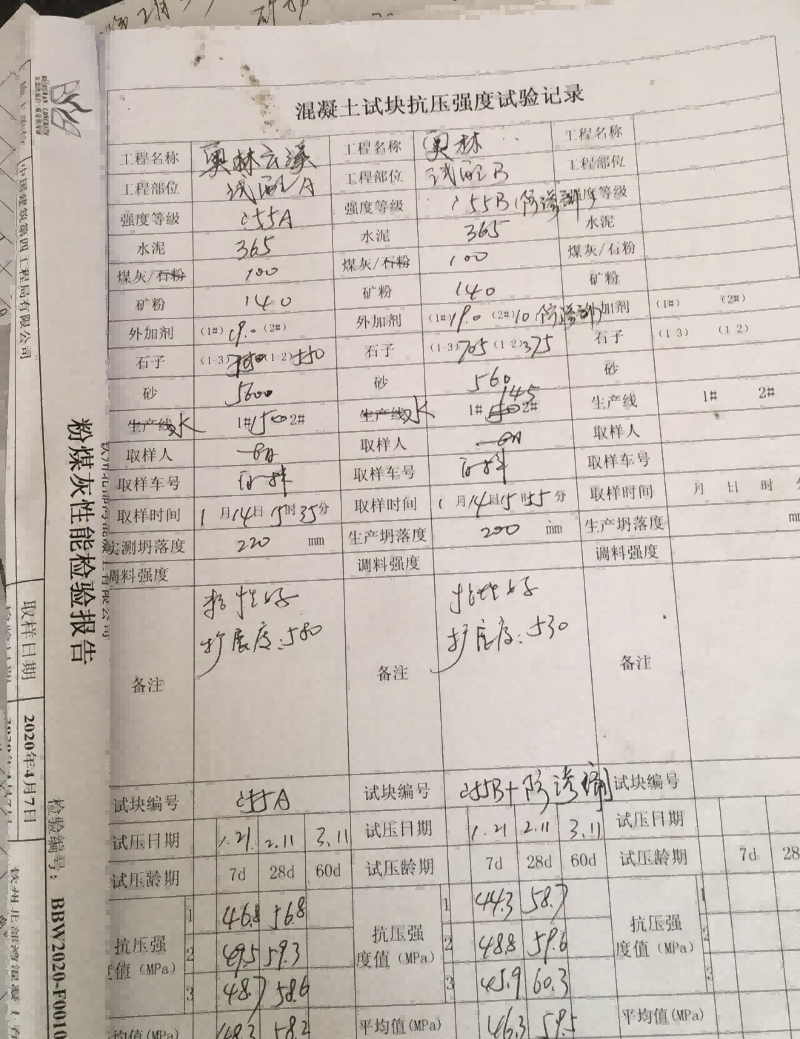

基準(zhǔn)混凝土28天抗壓強(qiáng)度58.3MPA,內(nèi)摻后59.5MPA

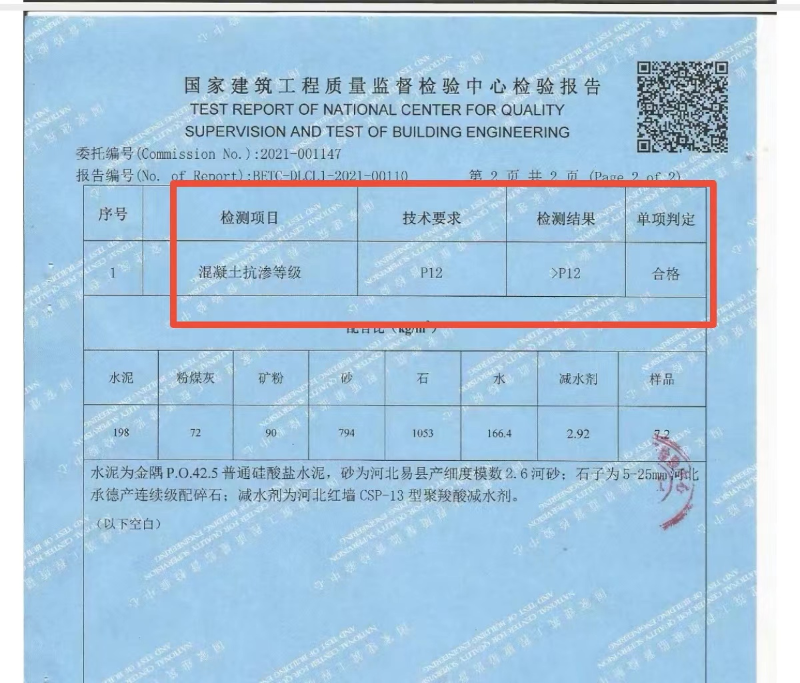

5、對(duì)混凝土抗?jié)B等級(jí)能力（P12)、耐久性、耐腐蝕能力的驗(yàn)證

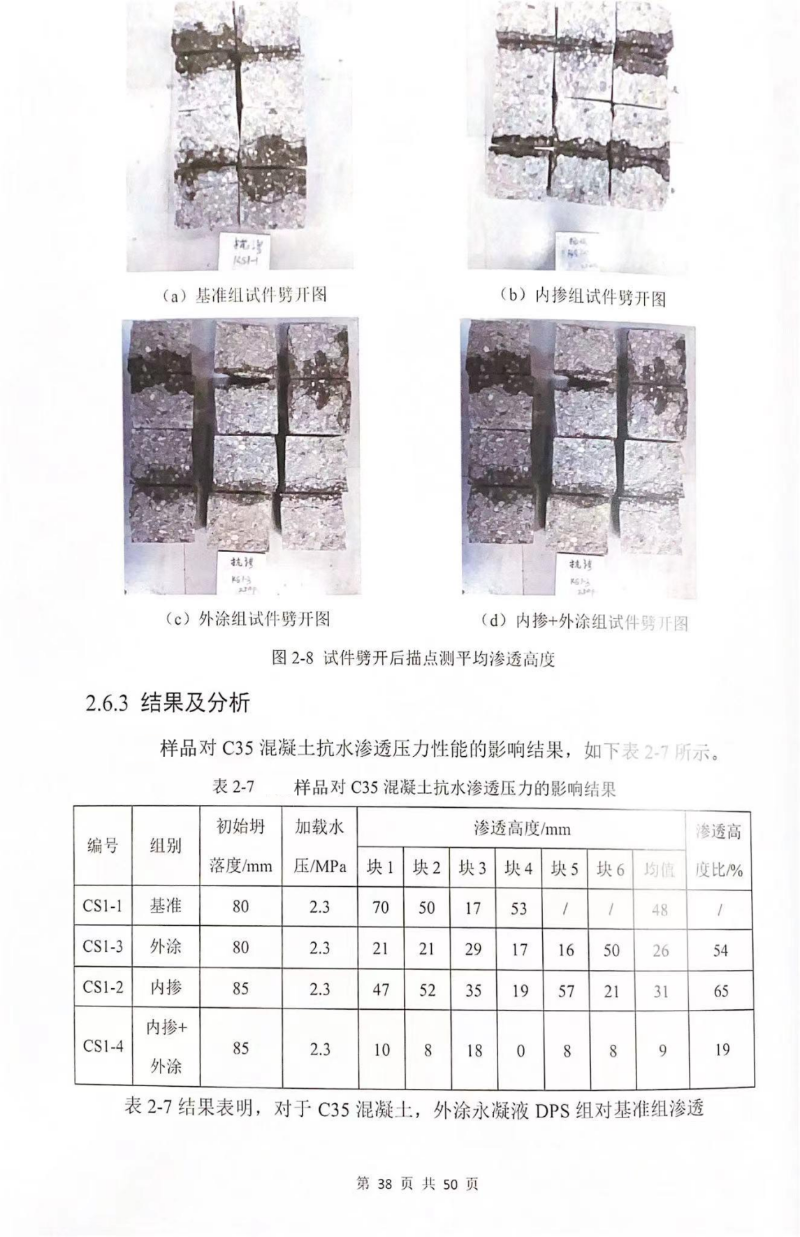

6、進(jìn)一步抗?jié)B能力（P23壓力下測(cè)試）驗(yàn)證

在2.3MPA(P23)測(cè)驗(yàn)結(jié)果基準(zhǔn)混凝土滲透深度為48mm，內(nèi)摻科洛無機(jī)納米抗裂防滲劑+外噴科洛永凝液DPS后，滲透深度為：9mm，滲透高度降低：81.2%。內(nèi)摻滲透深度為31mm.

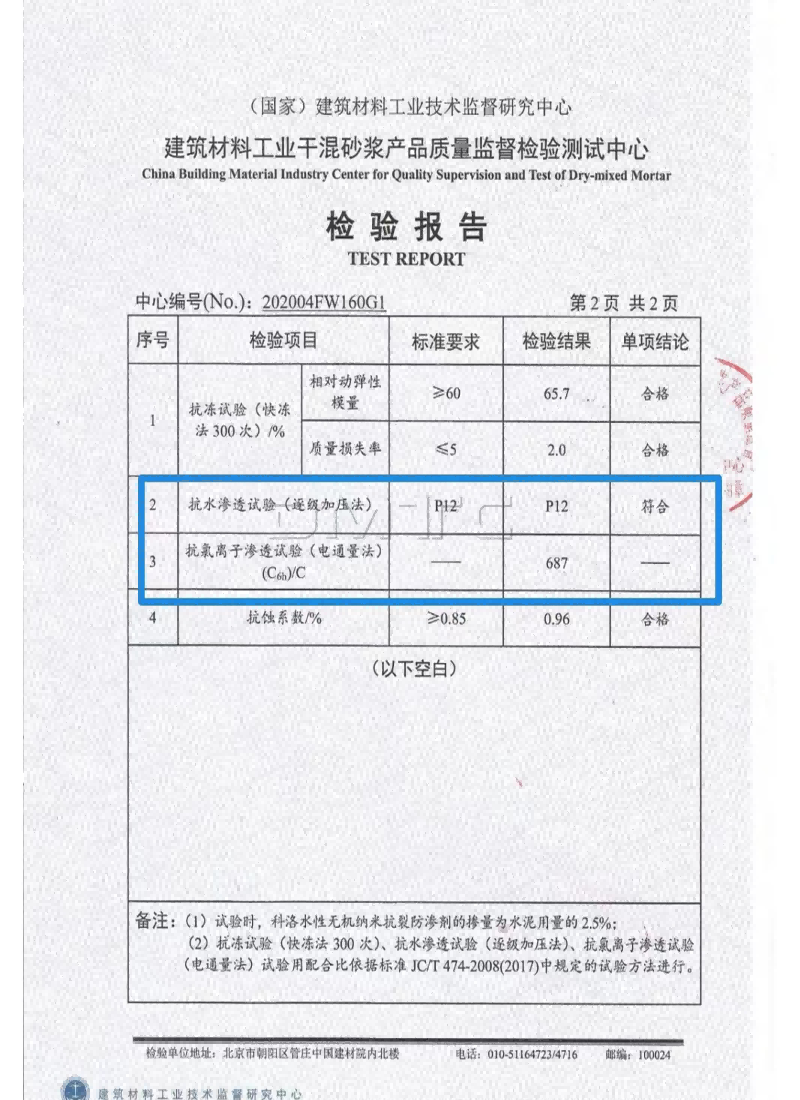

       通過以上檢測(cè)可以看到，添加科洛抗裂防滲劑的混凝土可以達(dá)到抗?jié)B等級(jí)P12以上。完全超過一般建筑要求的P8，P10.

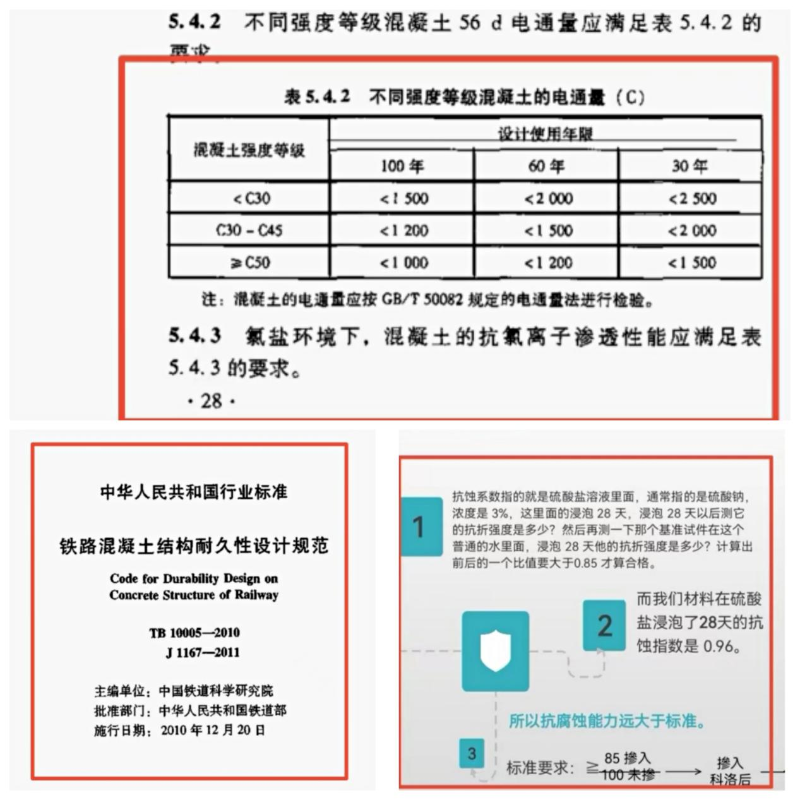

        通過以上檢測(cè)可以看到，添加科洛抗裂防滲劑的混凝土電通量在1000C以下，完全達(dá)到鐵路要求壽命100年?？?jié)B等級(jí)達(dá)到P12完全超過一般建筑要求的P8，P10. 抗腐蝕系數(shù)高達(dá)0.96，特別適合要求耐凍融、耐腐蝕、高抗裂，高抗?jié)B的環(huán)境中。

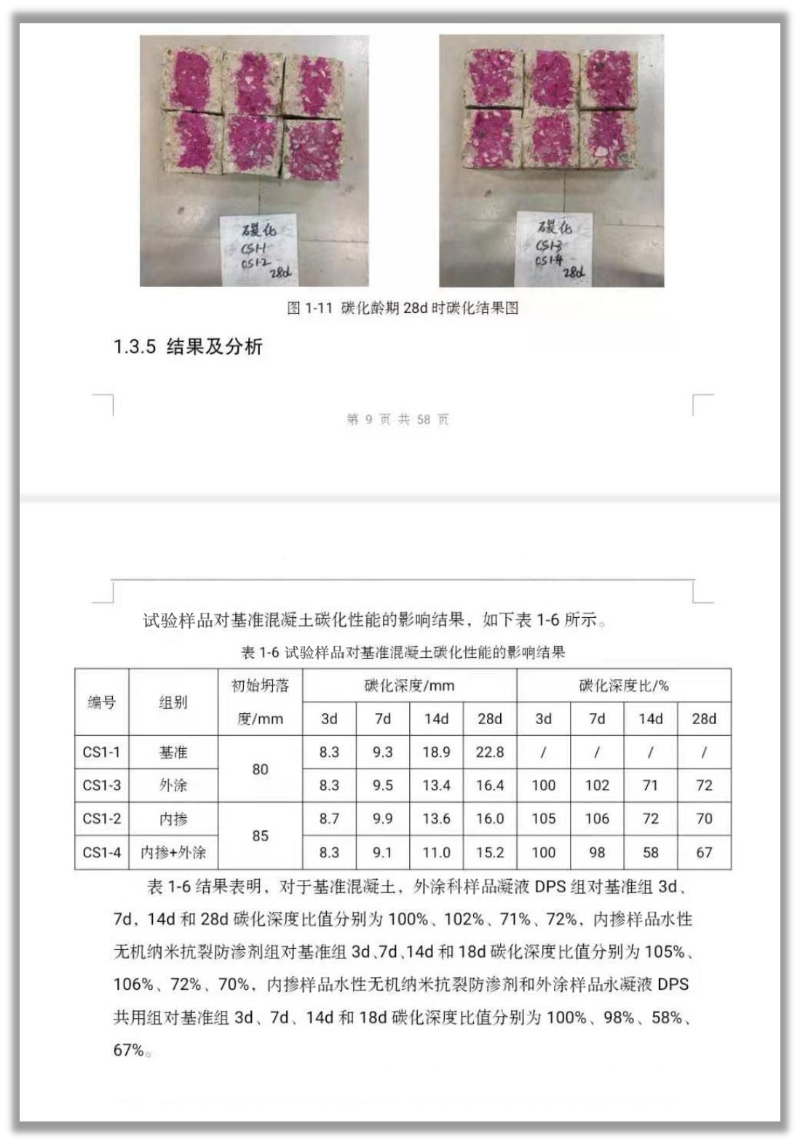

7、對(duì)抗碳化能力效果驗(yàn)證

     試驗(yàn)結(jié)果基準(zhǔn)試件碳化深度為：22.8mm，外噴科洛永凝液DPS碳化深度：16.4mm，內(nèi)摻科洛無機(jī)納米抗裂防滲劑碳化深度：16mm，內(nèi)摻+外噴試件碳化深度為：15.2mm，降低率高達(dá)：33%。

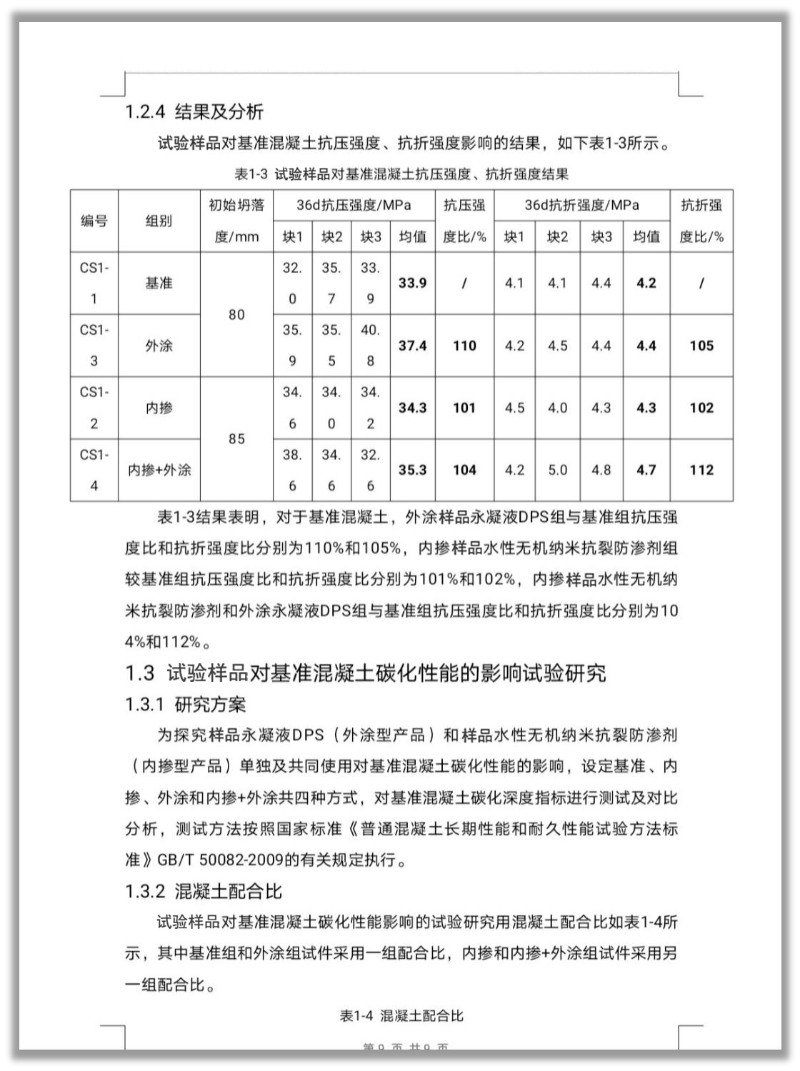

8、對(duì)抗壓抗折強(qiáng)度的影響效果驗(yàn)證

摻無機(jī)納米抗裂防滲劑后：34.3MPa，內(nèi)摻+外噴后：38.2MPa，提高： 4.3%。基準(zhǔn)試件抗折強(qiáng)度為4.2MPa，外噴DPS后為：4.4MPa，內(nèi)摻無機(jī)納米抗裂防滲劑后：4.3MPa，內(nèi)摻+外噴后：4.7MPa，提高 11%。

9、對(duì)混凝土極限拉伸值提高能力的驗(yàn)證

通過水利部和中國(guó)電建昆明勘測(cè)設(shè)計(jì)研究院科學(xué)實(shí)驗(yàn)研究院檢測(cè)證明使用科洛抗裂劑后混凝土的極限拉伸值是基準(zhǔn)的120%左右

使用科洛防水全球部分案例

國(guó)外案例

1、美國(guó)海軍陸隊(duì)博物館使用科洛結(jié)構(gòu)自防水

2、美國(guó)胡佛大壩使用科洛結(jié)構(gòu)自防水

3、美國(guó)洛杉磯國(guó)際機(jī)場(chǎng)使用科洛結(jié)構(gòu)自防水

4、美國(guó)帝國(guó)大廈使用科洛結(jié)構(gòu)自防水|

5、美國(guó)海軍陸隊(duì)博物館使用科洛結(jié)構(gòu)自防水

6、德國(guó)亞琛大教堂使用科洛結(jié)構(gòu)自防水

7、美國(guó)海軍陸隊(duì)博物館使用科洛結(jié)構(gòu)自防水

8、德國(guó)柏林博物館使用科洛結(jié)構(gòu)自防水

9、德國(guó)柏林奧林匹克體育場(chǎng)使用科洛結(jié)構(gòu)自防水

國(guó)內(nèi)案例

科洛結(jié)構(gòu)自防水應(yīng)用：

1、地鐵管廊

      A、青島地鐵一號(hào)線

      B、大連地鐵四號(hào)線

      C、東莞電纜管廊

2、高速高鐵

      A、焦太高鐵

      B、莞番高速

      C、深惠城際鐵路

3、橋梁隧道

      A、杭甬高速橋梁隧道

      B、梧州大橋

      C、蘇通大橋

      D、虎門二橋

4、水庫大壩

      A、金寨蓄能電站

      B、溫峽口水庫

5、污水處理廠

      A、云浮污水處理廠

      B、六安金安污水處理廠

      C、武漢蔡甸污水處理廠

      D、運(yùn)城高新發(fā)污水廠

6、工商地產(chǎn)

      A、萬科金域國(guó)際（南寧）

      B、國(guó)家能源集團(tuán)岳電廠

     C、萬科山望（濟(jì)南）

      D、浙江中石化

      E、陽谷未來城（聊城）

      F、嘉興國(guó)際交流中心

深圳歐加大廈（OPPO國(guó)際總部中心）
