防水劑咨詢139-2289-6181
工期節(jié)省
成本節(jié)省
壽命提高
熱門關(guān)鍵詞： 永凝液DPS每平方米用量 永凝液DPS優(yōu)勢(shì) DPS永凝液使用方法 永凝液DPS用途
科洛產(chǎn)品對(duì)基準(zhǔn)混凝土抗氯離子滲透性能影響的試驗(yàn)研究用混凝土配合比見(jiàn)表1-17，其中基準(zhǔn)組和外涂組試塊采用一組配合比，內(nèi)摻和內(nèi)摻+外涂組試塊采用另一組配合比。
表1-17 混凝土配合比
|
配合比 |
編號(hào) |
組別 |
水灰比 |
砂率/% |
基準(zhǔn)水泥/kg |
砂/kg |
石子/kg |
PC/kg |
水/kg |
科洛抗裂防滲劑/kg |
|
基準(zhǔn)配合比 |
CS2-1 |
基準(zhǔn) |
0.54 |
40 |
400 |
737 |
1105 |
|
216 |
0 |
|
CS2-3 |
外涂 |
|||||||||
|
內(nèi)摻配合比 |
CS2-2 |
內(nèi)摻 |
0.53 |
40 |
330 |
749 |
1123 |
|
204 |
8 |
|
CS2-4 |
內(nèi)摻+外涂 |
注1：混凝土坍落度控制在180mm±10mm，減水劑用量根據(jù)坍落度控制進(jìn)行調(diào)整。
注2：基準(zhǔn)組試件和外涂組試件按基準(zhǔn)配合比攪拌、成型，外涂組試件按規(guī)定齡期浸泡于科洛DPS永凝液中。
注3：內(nèi)摻組試件和內(nèi)摻+外涂組試件按內(nèi)摻配合比攪拌、成型，內(nèi)摻+外涂組試件按規(guī)定齡期浸泡于科洛DPS永凝液中。
1.7.3.1 試塊成型及養(yǎng)護(hù)方式
RCM法測(cè)試用混凝土試件尺寸為Φ100mm× 200mm，按照《普通混凝土長(zhǎng)期性能和耐久性能試驗(yàn)方法標(biāo)準(zhǔn)》GB/T 50082 的有關(guān)規(guī)定執(zhí)行，試件浸泡及養(yǎng)護(hù)方式如表 1-18所示。
表1-18 RCM法試件浸泡及養(yǎng)護(hù)方式
|
編號(hào) |
組別 |
浸泡及養(yǎng)護(hù)方式 |
|
CS2-1 |
基準(zhǔn) |
標(biāo)準(zhǔn)養(yǎng)護(hù)至28d齡期，將成型試件切割成Φ100mm ×50mm的測(cè)試試件，并繼續(xù)標(biāo)準(zhǔn)養(yǎng)護(hù)至36d 齡期 |
|
CS2-2 |
內(nèi)摻 |
同上 |
|
CS2-3 |
外涂 |

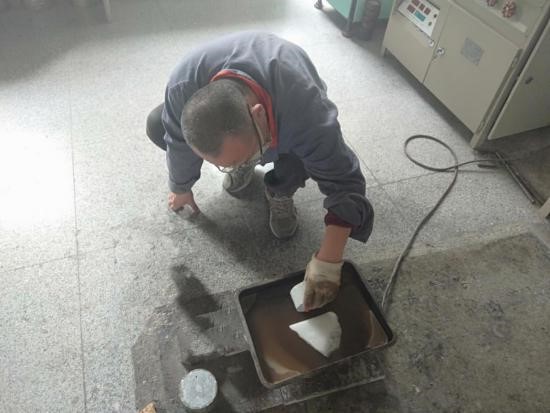

標(biāo)準(zhǔn)養(yǎng)護(hù)至28d齡期，將成型試件切割成Φ100mm ×50mm的測(cè)試試件，室內(nèi)干養(yǎng)1d ，科洛永凝液 DPS中24h ，液面高出試件不小于 10mm ，取出后，標(biāo)準(zhǔn)養(yǎng)護(hù)6d ，總齡期 36d 。 |
|
CS2-4 |
內(nèi)摻+外涂 |
同上 |
1.7.3.2 性能測(cè)試方法
（1）首先將試件從標(biāo)準(zhǔn)養(yǎng)護(hù)室內(nèi)取出，并將試件表面的碎屑刷洗干凈，擦干試件表面多余的水分。然后應(yīng)采用游標(biāo)卡尺測(cè)量時(shí)間的直徑和高度，測(cè)量應(yīng)精確至0.1mm。應(yīng)將試件在飽和面干狀態(tài)下置于真空容器（見(jiàn)圖1-34）中進(jìn)行真空處理。應(yīng)在5min內(nèi)將真空容器中的氣壓減少至（1～5）kPa，并應(yīng)保持該真空度3h，然后再真空泵仍然運(yùn)轉(zhuǎn)的情況下，將用蒸餾水配制的飽和氫氧化鈣溶液注入容器，溶液高度應(yīng)保證將試件浸沒(méi)。在試件浸沒(méi)1h后恢復(fù)常壓，并應(yīng)繼續(xù)浸泡（18±2）h。
（2）試件安裝在RCM試驗(yàn)裝置前應(yīng)采用電吹風(fēng)冷風(fēng)檔吹干，表面應(yīng)干凈，無(wú)油污、灰砂和水珠。
（3）將試件裝入橡膠套內(nèi)的底部，應(yīng)在與試件齊高的橡膠套外側(cè)安裝兩個(gè)不銹鋼環(huán)箍，每個(gè)箍高度應(yīng)為20mm，并應(yīng)擰緊環(huán)箍上的螺栓至扭矩（30±2）N·m，使試件的圓柱側(cè)面處于密封狀態(tài)（見(jiàn)圖1-35）。
（4）應(yīng)將裝有試件的橡膠套安裝到試驗(yàn)槽中，并安裝好陽(yáng)極板。然后再橡膠套中注入月300mL濃度為0.3mol/L的NaOH溶液，并使陽(yáng)極板和試件表面均浸沒(méi)于溶液中。應(yīng)在陰極試驗(yàn)槽中注入12L質(zhì)量濃度為10%的NaCl溶液，并使其液面與橡膠套中的NaOH溶液的液面齊平。
（5）試件安裝完成后，應(yīng)將電源的陽(yáng)極（又稱正極）用導(dǎo)線連至橡膠筒中陽(yáng)極板，并將陰極（又稱負(fù)極）用導(dǎo)線連至試驗(yàn)槽中的陰極板（見(jiàn)圖1-36）。
（6）電遷移測(cè)試按照《普通混凝土長(zhǎng)期性能和耐久性能試驗(yàn)方法標(biāo)準(zhǔn)》GB/T 50082中的相關(guān)規(guī)定執(zhí)行，試驗(yàn)結(jié)束后應(yīng)及時(shí)排除試驗(yàn)溶液，并用將試驗(yàn)槽和橡膠套沖洗干凈，然后用電吹風(fēng)冷風(fēng)檔吹干。
（7）試件表面沖洗干凈后，應(yīng)在壓力試驗(yàn)機(jī)上沿軸向劈成兩個(gè)半圓柱體，并應(yīng)在劈開(kāi)的試件斷面立即噴涂濃度為0.1mol/L的AgNO3溶液顯色指示劑。
（8）指示劑噴約15min后，應(yīng)沿試件直徑斷面將其分成10等份，并防水筆描出滲透輪廓線。然后根據(jù)觀察到的明顯的顏色變化，測(cè)量顯色分界線離試件底面的距離，精確至0.1mm。
（9）當(dāng)某一測(cè)點(diǎn)被骨料阻擋，可將此測(cè)點(diǎn)位置移動(dòng)到最近未被骨料阻擋的位置進(jìn)行測(cè)量，當(dāng)某測(cè)點(diǎn)數(shù)據(jù)不能得到，只要總測(cè)點(diǎn)數(shù)多于5個(gè)，可忽略此測(cè)點(diǎn)。當(dāng)某測(cè)點(diǎn)位置有一個(gè)明顯的缺陷，使該點(diǎn)測(cè)量值遠(yuǎn)大于各測(cè)點(diǎn)的平均值，可忽略此測(cè)點(diǎn)數(shù)據(jù)，但應(yīng)將這種情況再試驗(yàn)記錄和報(bào)告中注明。
圖1-34 試件在真空容器內(nèi)作真空處理
圖1-35 試件側(cè)面密封處理
圖1-36 導(dǎo)線連接裝置圖
1.7.3.3 結(jié)果分析
科洛產(chǎn)品對(duì)基準(zhǔn)混凝土抗氯離子滲透性能（RCM法）的影響結(jié)果，詳見(jiàn)下表1-19。
表1-19 科洛產(chǎn)品對(duì)基準(zhǔn)混凝土氯離子遷移系數(shù)的影響結(jié)果
|
編號(hào) |
組別 |
氯離子遷移系數(shù)RCM值（×10-12m2/s ） |
|||
|
試塊1 |
試塊2 |
試塊3 |
均值 |
||
|
CS2-1 |
基準(zhǔn) |
14.8 |
15.3 |
19.2 |
16.4 |
|
CS2-3 |
外涂 |
14.7 |
18.2 |
19.3 |
17.4 |
|
CS2-2 |
內(nèi)摻 |
12.0 |
14.6 |
15.6 |
14.1 |
|
CS2-4 |
內(nèi)摻+外涂 |
17.9 |
19.6 |
16.5 |
18.0 |
混凝土結(jié)構(gòu)過(guò)于疏松，下一步擬采用C30混凝土，補(bǔ)充試驗(yàn)。
1.7.4.1 試塊成型及養(yǎng)護(hù)
電通量法用混凝土試件尺寸為100mm×100mm ×300mm，試件浸泡及養(yǎng)護(hù)如下表1-20 所示。
表1-20 電通量法試件浸泡及養(yǎng)護(hù)方式
|
編號(hào) |
組別 |
試件浸泡及養(yǎng)護(hù)方式 |
|
CS2-1 |
基準(zhǔn) |
標(biāo)準(zhǔn)養(yǎng)護(hù)至28d齡期，將成型試件切割成100mm ×100mm×50mm 的測(cè)試試件，并繼續(xù)標(biāo)準(zhǔn)養(yǎng)護(hù)至 36d齡期 |
|
CS2-2 |
內(nèi)摻 |
同上 |
|
CS2-3 |
外涂 |
標(biāo)準(zhǔn)養(yǎng)護(hù)至28d齡期，將成型試件切割成100mm ×100mm×50mm 的測(cè)試試件，室內(nèi)干養(yǎng) 1的d ，科洛 DPS 永凝液中24h ，液面高出試件不小于 10mm ，取出后，標(biāo)準(zhǔn)養(yǎng)護(hù) 6d，總齡期 36d 。 |
|
CS2-4 |
內(nèi)摻+外涂 |
同上 |
1.7.4.2 性能測(cè)試方法
（1）試驗(yàn)前應(yīng)將試件進(jìn)行真空飽水。應(yīng)在5min內(nèi)將真空容器中的絕對(duì)壓強(qiáng)減少至（1～5）kPa，并應(yīng)保持該真空度3h，然后再真空泵仍然運(yùn)轉(zhuǎn)的情況下，將用蒸餾水或去離子水注入容器，溶液高度應(yīng)保證將試件浸沒(méi)。在試件浸沒(méi)1h后恢復(fù)常壓，并應(yīng)繼續(xù)浸泡（18±2）h。
（2）真空飽水結(jié)束后，應(yīng)從水中取出試件，并抹掉多余水分，且應(yīng)保持試件所處環(huán)境的相對(duì)濕度在95%以上。應(yīng)將試件安裝于試驗(yàn)槽內(nèi)，并采用螺桿將兩試驗(yàn)槽和端面裝有硫化橡膠墊的試件夾緊。試件安裝好后，采用蒸餾水檢查試件和試驗(yàn)槽間的密封性能。
（3）將質(zhì)量濃度未3%的NaCl溶液和摩爾濃度未0.3mol/L的NaOH溶液分別注入試件兩側(cè)的試驗(yàn)槽中，注入NaCl溶液的試驗(yàn)槽內(nèi)的銅網(wǎng)應(yīng)連接電源負(fù)極，注入NaOH溶液的試驗(yàn)槽中的銅網(wǎng)應(yīng)連接電源正極。
（4）在正確連接電源線后，應(yīng)在保持試驗(yàn)槽中充滿溶液的情況下接通電源，并應(yīng)對(duì)上述兩銅網(wǎng)施加（60±0.1）V直流恒電壓，且記錄電流初始讀數(shù)I0.開(kāi)始時(shí)每隔5min記錄一次電流值，當(dāng)電流值變化不大時(shí)，可每隔10min記錄一次電流值；當(dāng)電流變化很小時(shí)，應(yīng)每隔30min記錄一次電流值，直至通電6h。
（5）試驗(yàn)結(jié)束后，及時(shí)排出試驗(yàn)溶液，并沖洗試驗(yàn)槽干凈，冷風(fēng)吹干。最后作數(shù)據(jù)處理。
1.7.4.3 結(jié)果分析
科洛產(chǎn)品對(duì)基準(zhǔn)混凝土抗氯離子滲透性能（電通量法）的影響結(jié)果，詳見(jiàn)下表1-15。
表1-21 科洛產(chǎn)品對(duì)基準(zhǔn)混凝土電通量的影響結(jié)果
|
編號(hào) |
組別 |
電通量/C |
|||
|
塊1 |
塊2 |
塊3 |
均值 |
||
|
CS2-1 |
基準(zhǔn) |
|
|
|
|
|
CS2-3 |
外涂 |
|
|
|
|
|
CS2-2 |
內(nèi)摻 |
|
|
|
|
|
CS2-4 |
內(nèi)摻+外涂 |
|
|
|
|
基準(zhǔn)混凝土過(guò)于疏松，電通量過(guò)大，無(wú)法測(cè)試，下一步擬采用C30混凝土，補(bǔ)充試驗(yàn)。
科洛防水PPT
科洛畫(huà)冊(cè)
科洛著作
技術(shù)答疑
科洛手機(jī)站
粵公網(wǎng)安備 44030702000881號(hào)
