您的位置: 首頁(yè) > 防水技術(shù) > 科洛產(chǎn)品對(duì)基準(zhǔn)混凝土性能影響的試驗(yàn)研究系列之二

科洛產(chǎn)品對(duì)基準(zhǔn)混凝土性能影響的試驗(yàn)研究系列之二

返回列表 來(lái)源：發(fā)布日期： 2022.04.11 瀏覽次數(shù)：0

第一章科洛產(chǎn)品對(duì)基準(zhǔn)混凝土性能影響的試驗(yàn)研究

1.2.3.1 試塊的成型及養(yǎng)護(hù)方式

抗壓強(qiáng)度試驗(yàn)用混凝土試件尺寸為100mm×100mm×100mm，抗折強(qiáng)度試驗(yàn)用混凝土試件尺寸為100mm×100mm×400mm ，試件浸泡及養(yǎng)護(hù)如下表1-2所示。

表1-2 抗壓、抗折試驗(yàn)用試件浸泡及養(yǎng)護(hù)方式

編號(hào)	組別	浸泡及養(yǎng)護(hù)方式
CS1-1	基準(zhǔn)	標(biāo)準(zhǔn)養(yǎng)護(hù)至36d（28d+1d+1d+6d ）
CS1-2	內(nèi)摻	同上
CS1-3	外涂	標(biāo)準(zhǔn)養(yǎng)護(hù)至28d齡期，室內(nèi)干養(yǎng)護(hù)1d 。取出后浸泡于科洛DPS永凝液中24h ，浸入液面高出試件不少于 10mm，取出后，標(biāo)準(zhǔn)養(yǎng)護(hù)6d ，總齡期計(jì) 36d
CS1-4	內(nèi)摻+外涂	同上

1.2.3.2 成型及養(yǎng)護(hù)過(guò)程圖片

試驗(yàn)用混凝土初始坍落度狀態(tài)見(jiàn)圖1-2，抗壓強(qiáng)度試驗(yàn)用外涂組和內(nèi)摻＋外涂組試件浸泡科洛永凝液DPS過(guò)程見(jiàn)圖1-3，抗折強(qiáng)度試驗(yàn)用外涂組和內(nèi)摻＋外涂組試件浸泡科洛永凝液DPS過(guò)程見(jiàn)圖1-4。

（b）內(nèi)摻配合比混凝土坍落度85mm （a）基準(zhǔn)配合比混凝土坍落度80mm

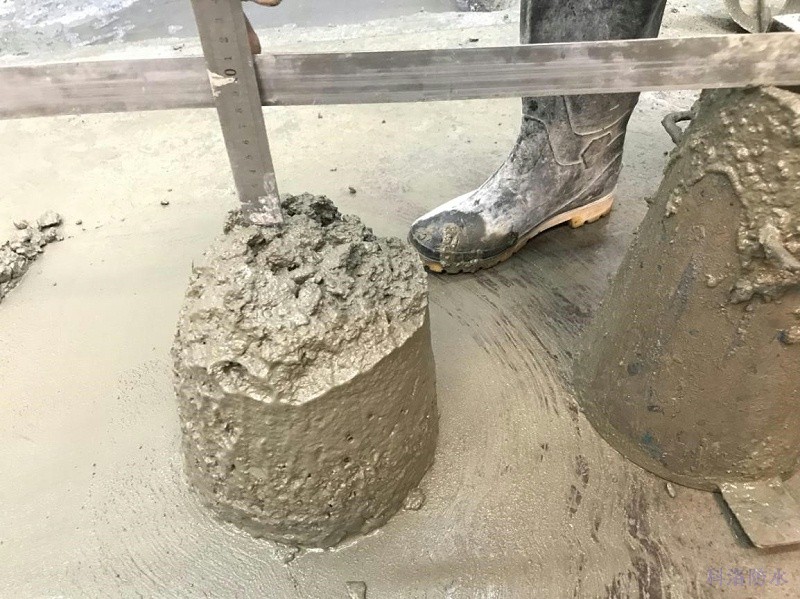

（a）基準(zhǔn)配合比混凝土坍落度80mm （b）內(nèi)摻配合比混凝土坍落度85mm

圖1-2 試驗(yàn)用混凝土初始坍落度狀態(tài)圖

抗壓強(qiáng)度試驗(yàn)外涂組和內(nèi)摻+外涂組試件浸泡科洛永凝液DPS

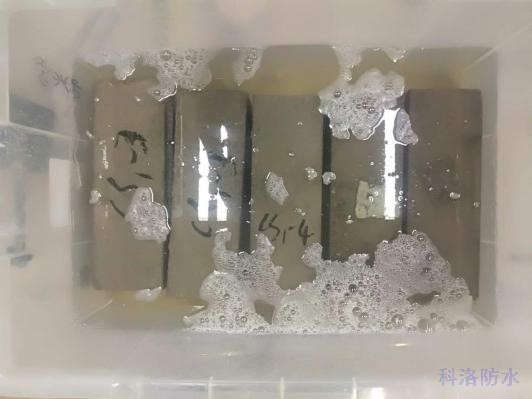

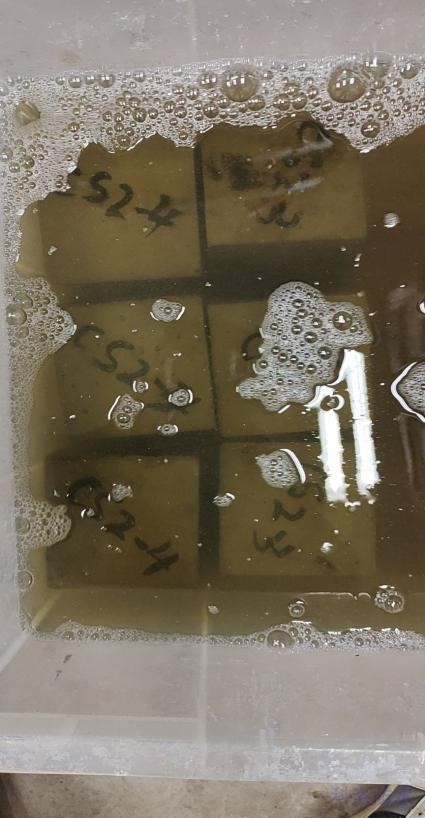

圖1-3 抗壓強(qiáng)度試驗(yàn)外涂組和內(nèi)摻+外涂組試件浸泡科洛永凝液DPS

抗壓強(qiáng)度試驗(yàn)外涂組和內(nèi)摻+外涂組試件浸泡科洛永凝液DPS1

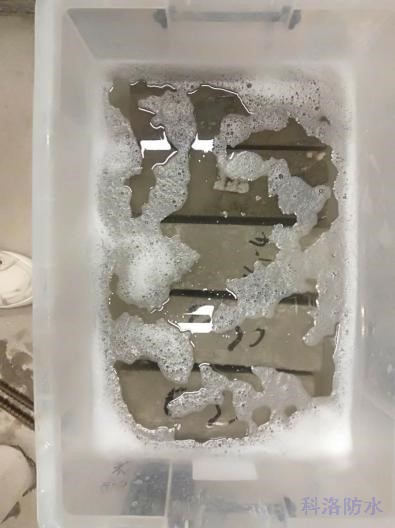

圖1-4 抗折強(qiáng)度試驗(yàn)外涂組和內(nèi)摻+外涂組試件浸泡科洛永凝液DPS

1.2.4 結(jié)果及分析

科洛產(chǎn)品對(duì)基準(zhǔn)混凝土抗壓強(qiáng)度、抗折強(qiáng)度影響的結(jié)果，如下表1-3所示。

表1-3 科洛產(chǎn)品對(duì)基準(zhǔn)混凝土抗壓強(qiáng)度、抗折強(qiáng)度結(jié)果

編號(hào)

組別

初始坍落度/mm

36d抗壓強(qiáng)度/MPa

抗壓強(qiáng)度比/%

36d抗折強(qiáng)度/MPa

抗折強(qiáng)度比/%

塊1

塊2

塊3

均值

塊1

塊2

塊3

均值

CS1-1

基準(zhǔn)

32.0

35.7

33.9

33.9

4.1

4.4

4.2

CS1-3

外涂

35.9

35.5

40.8

37.4

110

4.2

4.5

4.4

4.4

105

CS1-2

內(nèi)摻

34.6

34.0

34.2

34.3

101

4.5

4.0

4.3

4.3

102

CS1-4

內(nèi)摻+外涂

38.6

34.6

32.6

35.3

104

4.2

5.0

4.8

4.7

112

表1-3結(jié)果表明，對(duì)于基準(zhǔn)混凝土，外涂科洛永凝液DPS組與基準(zhǔn)組抗壓強(qiáng)度比和抗折強(qiáng)度比分別為110%和105%，內(nèi)摻科洛水性無(wú)機(jī)納米抗裂防滲劑組較基準(zhǔn)組抗壓強(qiáng)度比和抗折強(qiáng)度比分別為101%和102%，內(nèi)摻科洛水性無(wú)機(jī)納米抗裂防滲劑和外涂永凝液DPS組與基準(zhǔn)組抗壓強(qiáng)度比和抗折強(qiáng)度比分別為104%和112%。

1.3 科洛產(chǎn)品對(duì)基準(zhǔn)混凝土碳化性能的影響試驗(yàn)研究

1.3.1 研究方案

為探究科洛永凝液DPS（外涂型產(chǎn)品）和科洛水性無(wú)機(jī)納米抗裂防滲劑（內(nèi)摻型產(chǎn)品）單獨(dú)及共同使用對(duì)基準(zhǔn)混凝土碳化性能的影響，設(shè)定基準(zhǔn)、內(nèi)摻、外涂和內(nèi)摻+外涂共四種方式，對(duì)基準(zhǔn)混凝土碳化深度指標(biāo)進(jìn)行測(cè)試及對(duì)比分析，測(cè)試方法按照國(guó)家標(biāo)準(zhǔn)《普通混凝土長(zhǎng)期性能和耐久性能試驗(yàn)方法標(biāo)準(zhǔn)》GB/T 50082-2009的有關(guān)規(guī)定執(zhí)行。

1.3.2 混凝土配合比

科洛產(chǎn)品對(duì)基準(zhǔn)混凝土碳化性能影響的試驗(yàn)研究用混凝土配合比如表1-4所示，其中基準(zhǔn)組和外涂組試件采用一組配合比，內(nèi)摻和內(nèi)摻+外涂組試件采用另一組配合比。

表1-4 混凝土配合比

配合比	編號(hào)	組別	水灰比	砂率/%	基準(zhǔn)水泥/kg	砂/kg	石子/kg	水/kg	科洛抗裂防滲劑/kg
基準(zhǔn)配合比	CS1-1	基準(zhǔn)	0.62	40	330	749	1123	205	0
	CS1-3	外涂
內(nèi)摻配合比	CS1-2	內(nèi)摻	0.61	40	330	749	1123	195	6.6
	CS1-4	內(nèi)摻+外涂

注1：混凝土坍落度控制在80mm±10mm，用水量根據(jù)坍落度控制進(jìn)行調(diào)整。

注2：基準(zhǔn)組試件和外涂組試件按基準(zhǔn)配合比攪拌、成型，外涂組試件按規(guī)定齡期浸泡于科洛永凝液DPS中。

注3：內(nèi)摻組試件和內(nèi)摻+外涂組試件按內(nèi)摻配合比攪拌、成型，內(nèi)摻+外涂組試件按規(guī)定齡期浸泡于科洛永凝液 DPS中。

1.3.3 試塊成型及養(yǎng)護(hù)

1.3.3.1 成型及養(yǎng)護(hù)方式

碳化試驗(yàn)用基準(zhǔn)混凝土試件尺寸為100mm×100mm×300mm，試件浸泡及養(yǎng)護(hù)方式如下表 1-5 所示。

表1-5 碳化性能試件浸泡及養(yǎng)護(hù)方式

編號(hào)	組別	浸泡及養(yǎng)護(hù)方式	碳化測(cè)試
CS1-1	基準(zhǔn)	標(biāo)準(zhǔn)養(yǎng)護(hù)至34d（26d+1d+1d+6d ）齡期	測(cè)試3d、7d 、14d和28d 的碳化深度
CS1-2	內(nèi)摻	同上
CS1-3	外涂	標(biāo)準(zhǔn)養(yǎng)護(hù)至26d齡期，室內(nèi)干養(yǎng)1d ，科洛DPS永凝液中24h ，浸入液面高出試件不少于 10mm，繼續(xù)標(biāo)準(zhǔn)養(yǎng)護(hù)6d ，總齡期計(jì) 34d
CS1-4	內(nèi)摻+外涂	同上

1.3.3.2 成型及養(yǎng)護(hù)過(guò)程圖片

基準(zhǔn)混凝土碳化性能試驗(yàn)用混凝土坍落度狀態(tài)見(jiàn)圖1-5，外涂組和內(nèi)摻＋外涂組試件浸泡科洛永凝液DPS過(guò)程見(jiàn)圖1-6。


（a）基準(zhǔn)配合比混凝土坍落度80mm	（b）內(nèi)摻配合比混凝土坍落度85mm
圖1-5 基準(zhǔn)混凝土碳化試驗(yàn)用混凝土坍落度狀態(tài)

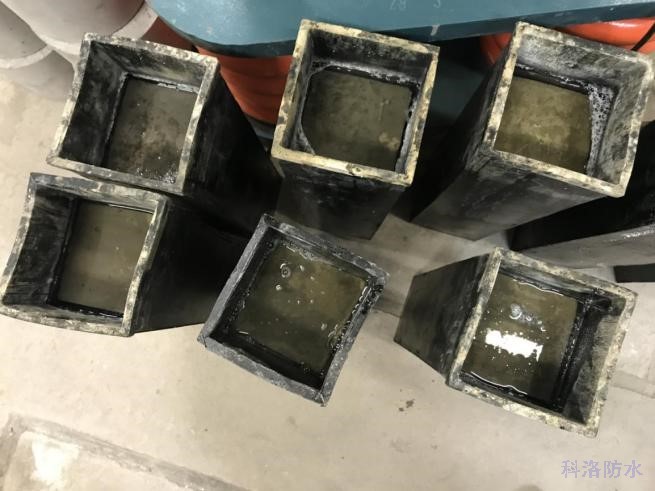

圖1-6 碳化試驗(yàn)外涂組和內(nèi)摻+ 外涂組試件浸泡科洛永凝液DPS

1.3.4 性能測(cè)試方法

（1）養(yǎng)護(hù)至34d齡期后，將基準(zhǔn)試件與受檢試件從標(biāo)準(zhǔn)養(yǎng)護(hù)室內(nèi)取出，然后在60℃下烘48h。

（2）經(jīng)烘干處理后的試件，除應(yīng)留下一個(gè)或相對(duì)的兩個(gè)側(cè)面外，其他表面應(yīng)采用加熱的石蠟予以密封，然后應(yīng)在暴露側(cè)面上沿長(zhǎng)度方向用鉛筆以10mm間距畫(huà)出平行線，作為預(yù)定碳化深度的測(cè)量點(diǎn)。

（3）將經(jīng)過(guò)處理的混凝土基準(zhǔn)試件和受檢試件同時(shí)放入碳化箱內(nèi)的支架上，試件暴露的側(cè)面應(yīng)向上，各個(gè)試件之間的間距不小于50mm，然后將碳化箱密封。碳化箱應(yīng)能保證箱內(nèi)的CO₂濃度保持在（20±3）%，相對(duì)濕度控制在（70±5）%，溫度應(yīng)控制在（20±2）℃范圍內(nèi)。

（4）在碳化到3d、7d、14d和28d時(shí)，分別取出一組基準(zhǔn)試件和受檢試件，采用劈裂法通過(guò)壓力試驗(yàn)機(jī)在試件一端開(kāi)始破型（見(jiàn)圖1-7），每次切除的厚度應(yīng)為試件寬度的一半，切開(kāi)后用石蠟將破型后的試件的切斷面封好，再放入箱內(nèi)繼續(xù)碳化，直到下一個(gè)試驗(yàn)期。

（5）將切除所得的試件部分刷去斷面殘存的粉末，噴上（或滴上）濃度為1%的酚酞酒精溶液（酒精溶液含20%的蒸餾水）。約經(jīng)30s后，按原先標(biāo)劃的每10mm一個(gè)測(cè)量點(diǎn)用鋼直尺測(cè)出各點(diǎn)的碳化深度，當(dāng)測(cè)點(diǎn)處的碳化分界線上剛好嵌有粗骨料顆粒，可取該顆粒兩側(cè)處碳化深度的算術(shù)平均值作為該點(diǎn)的碳化深度值。碳化深度測(cè)量應(yīng)精確至0.5mm。各相應(yīng)齡期碳化結(jié)果圖片見(jiàn)圖1-8～圖1-11。


圖1-7 采用劈裂法對(duì)碳化試件一端破型

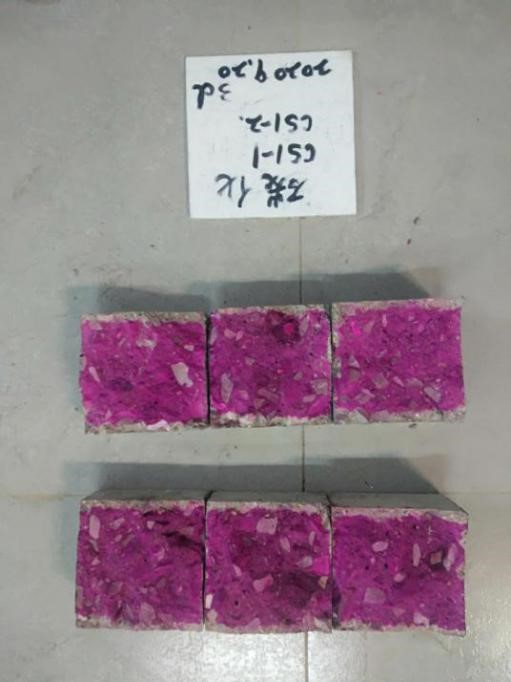

圖1-8 碳化齡期3d 時(shí)碳化結(jié)果圖

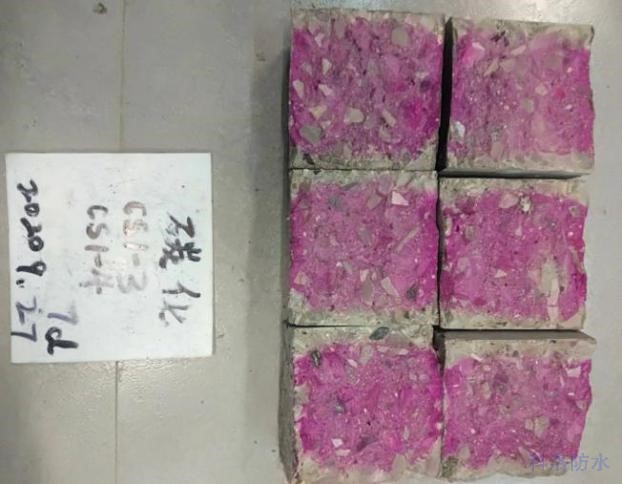

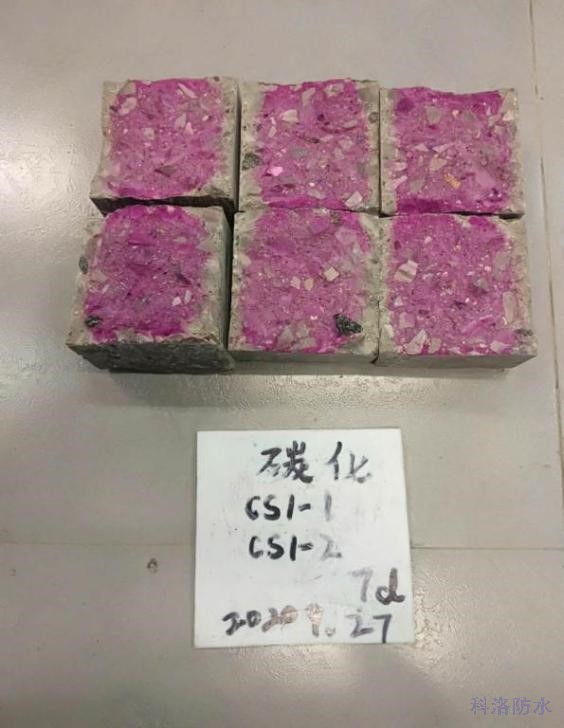

圖1-9 碳化齡期7d 時(shí)碳化結(jié)果圖

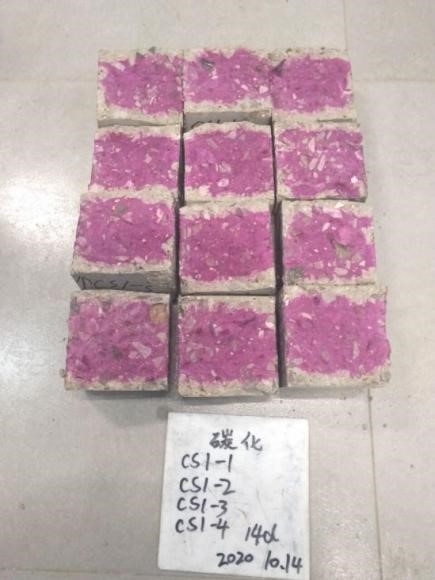

圖1-10 碳化齡期14d 時(shí)碳化結(jié)果圖

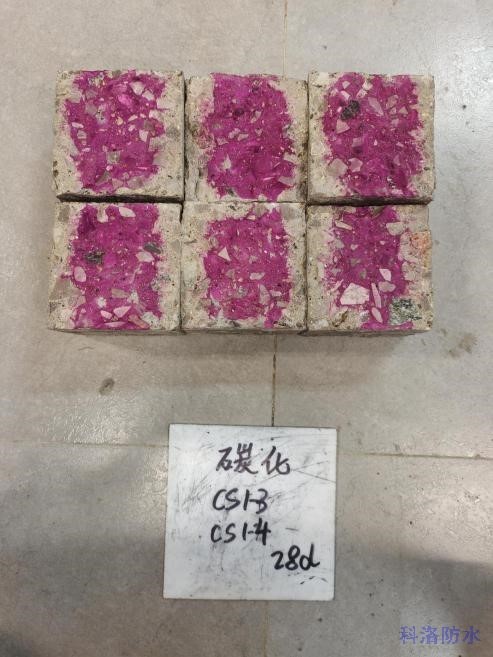

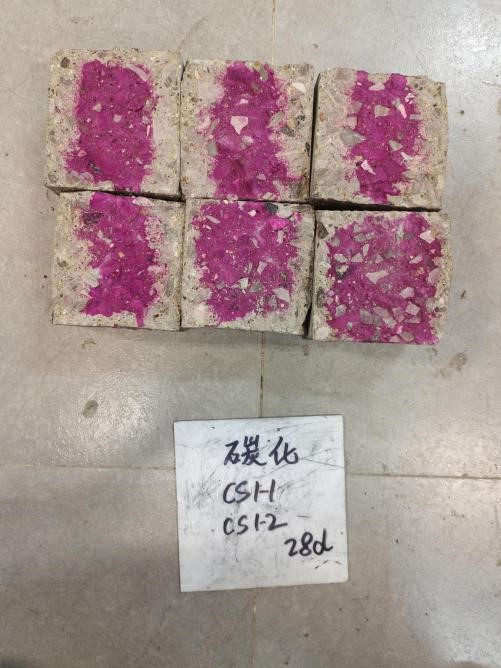

圖1-11 碳化齡期28d 時(shí)碳化結(jié)果圖

1.3.5 結(jié)果及分析

科洛產(chǎn)品對(duì)基準(zhǔn)混凝土碳化性能的影響結(jié)果，如下表1-6所示。

表1-6 科洛產(chǎn)品對(duì)基準(zhǔn)混凝土碳化性能的影響結(jié)果

編號(hào)	組別	初始坍落度/mm	碳化深度/mm				碳化深度比/%
編號(hào)	組別	初始坍落度/mm	3d	7d	14d	28d	3d	7d	14d	28d
CS1-1	基準(zhǔn)	80	8.3	9.3	18.9	22.8	/	/	/	/
CS1-3	外涂	80	8.3	9.5	13.4	16.4	100	102	71	72
CS1-2	內(nèi)摻	85	8.7	9.9	13.6	16.0	105	106	72	70
CS1-4	內(nèi)摻+外涂	85	8.3	9.1	11.0	15.2	100	98	58	67

表1-6結(jié)果表明，對(duì)于基準(zhǔn)混凝土，外涂科洛永凝液DPS組對(duì)基準(zhǔn)組3d、7d，14d和28d碳化深度比值分別為100%、102%、71%、72%，內(nèi)摻科洛水性無(wú)機(jī)納米抗裂防滲劑組對(duì)基準(zhǔn)組3d、7d、14d和18d碳化深度比值分別為105%、106%、72%、70%，內(nèi)摻科洛水性無(wú)機(jī)納米抗裂防滲劑和外涂科洛永凝液DPS共用組對(duì)基準(zhǔn)組3d、7d、14d和18d碳化深度比值分別為100%、98%、58%、67%。
