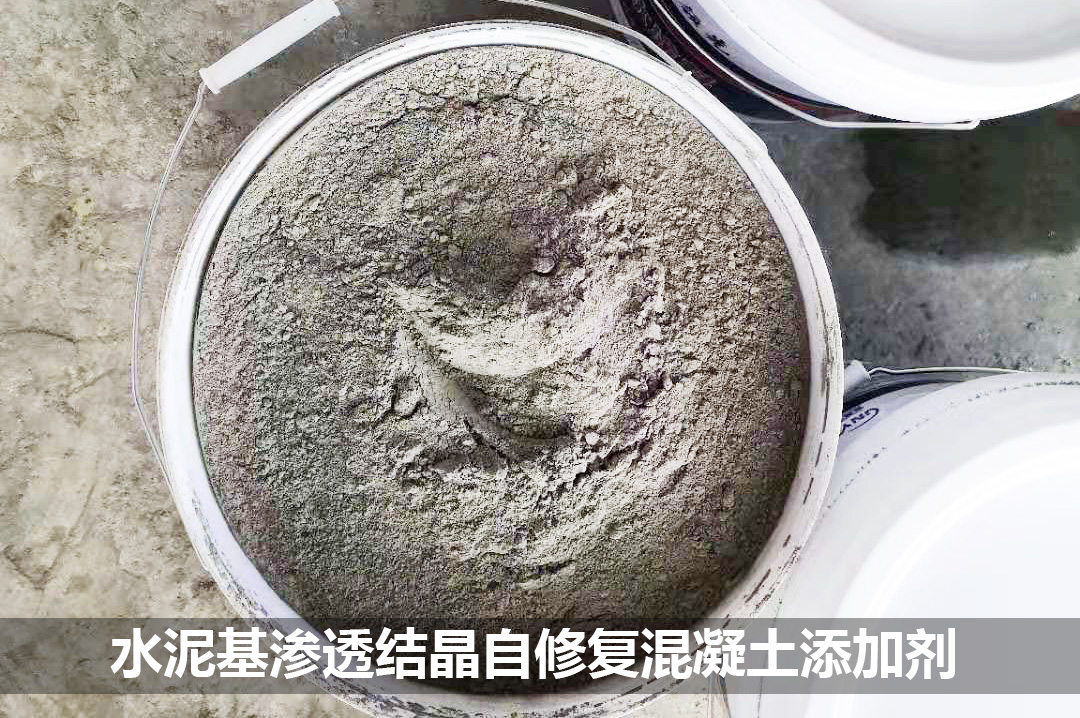

水泥基滲透結(jié)晶型防水材料又名水泥基滲透結(jié)晶自修復混凝土添加劑、水泥基滲透結(jié)晶防水劑、水泥基滲透結(jié)晶型防水涂料是一種滲透結(jié)晶自愈型的防水材料。其特有的遇水結(jié)晶，能夠自愈修復，且防水涂層能長期耐受水壓，防水效果優(yōu)異，使其能夠廣泛應用于各類新舊混凝土防水項目中。水泥基滲透結(jié)晶自修復混凝土添加劑

原料成份組成

水泥基滲透結(jié)晶自修復混凝土添加劑是以硅酸鹽水泥（即國外通稱的波特蘭水泥）或普通硅酸鹽水泥（簡稱普通水泥）、精細石英砂（或硅砂）等為基材，摻入活性化學物質(zhì)（催化劑，俗稱進口母料）及其他輔料在粉料狀態(tài)下配制而成的一種剛性防水材料。 水泥基滲透結(jié)晶型防水材料成份

施工工藝

使用前準備

水泥基滲透結(jié)晶自修復混凝土添加劑使用前需按比例加入水均勻攪拌。

施工要求

水泥基滲透結(jié)晶自修復混凝土添加劑的催化劑與活性化學物質(zhì)一般在10°C以上可被激活，每平方米用量至少是1.5kg,才能達到0.8mm/㎡涂膜的厚度要求；施工現(xiàn)場不受限制，可以在無通風條件下的室內(nèi)安全使用，具有天然的成品保護功能。

施工方式

水泥基滲透結(jié)晶型材料一般采用刮涂施工、涂刷施工或干撒施工方式。

（1）刮涂施工：在刮涂施工法中，調(diào)配好灰漿是保證防水質(zhì)量的關鍵。一般要清水拌料，拌好的灰漿要在30min內(nèi)用完。已發(fā)硬的灰漿不能再用。要嚴格掌握好水灰比，一般要求3~4份料加入1份水攪拌均勻才能進行施工。

（2）涂刷施工：要調(diào)配好灰漿，才能真正起到防水作用。一般要求2~3份料加入1份水攪拌均勻才能進行施工。水泥基滲透結(jié)晶型防水材料涂刷施工

（3）干撒施工：一般在未澆筑混凝土拌合物前，以撒干粉形式按一定的用量把該產(chǎn)品撒在墊層上，撒干粉時間為澆筑混凝土30min之前。從實際施工情況來看，干撒的施工方法存在著不能整體防水的隱患。因為，當干撒完成后，在澆筑混凝土的時候，水泥基吸收到大量的水，激起其中的活性化學物質(zhì)發(fā)生化學反應，在墊層上的水泥基有可能滲到強度低的墊層中，當然它也有可能滲透到混凝土結(jié)構(gòu)層中。需確保干撒的水泥基能夠均一性和同一性的吸附在混凝土結(jié)構(gòu)層下側(cè)，避免導致防水層岀現(xiàn)斷層現(xiàn)象，不能起到整體防水效果。

養(yǎng)護要求

水泥基滲透結(jié)晶自修復混凝土添加劑涂刷后的養(yǎng)護十分重要，當水泥基滲透結(jié)晶自修復混凝土添加劑涂層固化到不會被噴灑水損害時就可以開始了，必須精心養(yǎng)護1~2天，每天噴灑水3~5次，或用潮濕透氣的粗麻布、草席覆蓋三天。 水泥基滲透結(jié)晶型防水材料施工后的養(yǎng)護

施工后48h內(nèi)，要避免雨淋、霜凍、日光暴曬或4C以下的長期低溫，在空氣流通不良或不具備通風條件的情況下（如封閉的礦井或隧道），要采用風扇或鼓風機械協(xié)助通風。一般而言，使用水泥基需養(yǎng)護7天后才能進行其他作業(yè)，對于容納高溫熱量或腐蝕性液體的設施（如污水池），要在養(yǎng)護2~3周后再投入使用。

防水效果

水泥基滲透結(jié)晶自修復混凝土添加劑與混凝土結(jié)構(gòu)層發(fā)生化學反應的過程主要是通過水作為載體不斷激活水泥基中的活性化學物質(zhì)滲透到結(jié)構(gòu)層形成硅晶體密閉混凝土結(jié)構(gòu)層的微細孔縫的。

水泥基自身形成的涂層是起不到防水作用的，因為只有這一涂層存在孔隙，水才能通過這些孔隙來激活催化劑參加反應，水泥基自身含有水泥,需確保催化劑在有限的壽命期限內(nèi)已經(jīng)跟水泥基自身反應形成凝膠膜，有效滲透到結(jié)構(gòu)層，同時水泥基自身的支撐體是由水泥和砂漿構(gòu)成的，其強度與混凝土存在相當?shù)牟町悾?strong>故使水泥基涂層與結(jié)構(gòu)層存在一定分層的危險，所以要確保施工按照正常的施工和養(yǎng)護才能達到最佳的防水效果。

水泥基滲透結(jié)晶自修復混凝土添加劑由于有涂層厚度在一定程度上減少外應力對混凝土結(jié)構(gòu)層的破壞；符合環(huán)保標準，無毒、無公害。

催化劑的效果

水泥基的催化劑是由粉料構(gòu)成的，在催化劑激活之前，不能有明水，要求水泥基材料需要用封閉的的容器包裝，只要在含水的狀態(tài)下，水泥基的催化劑就容易激活，并激活反應物質(zhì)，并且使產(chǎn)品失效。

目前國產(chǎn)水泥基的產(chǎn)品主要分兩種：

（1）進口國外核心母料，其余組份國內(nèi)合成包裝；

（2）包括催化劑也在國內(nèi)采購，再與其余組份合成包裝。嚴格意義上說，水泥基的催化劑目前國內(nèi)所能提供的該類產(chǎn)品其化學性能和質(zhì)量以及相應的化學結(jié)構(gòu)和中間體的配制完全不能與西方國家水泥基的活性化學物質(zhì)相比較。

國內(nèi)催化劑生產(chǎn)單位到目前為止尚未生產(chǎn)岀具有自主專有技術含量的同類型催化劑，所能提供的都是以替代品的居多，故合成后的水泥基防水材料雖然在市場的價格較低，也容易造成工程上的使用都造成了不良的后果，影響水性滲透型無機防水劑在整體行業(yè)的信任感。

注意事項

1.低于5℃、雨、雪天氣不得施工。

2.施工后48小時內(nèi)防暴曬、淋水及5℃以下的低溫。

3.一次配料不宜過多，須在20分鐘內(nèi)用完，使用過程中不能再次加水、補料。

4.分遍涂刷。一遍涂刷過多，會養(yǎng)護困難；一遍涂刷過少， 會失水太快而產(chǎn)生粉化。

5.施工6小時后及時噴霧養(yǎng)護。

包裝儲存

水泥基滲透結(jié)晶自修復混凝土添加劑一般為粉料袋裝或桶裝，袋裝時需用防潮的包裝袋,保質(zhì)期一般為一年。

執(zhí)行標準

中華人民共和國建材行業(yè)標準JC/T 1018-2020《水性滲透型無機防水劑》

中國工程建設標準化協(xié)會標準TCECS848-2021《無機水性滲透結(jié)晶型材料應用技術規(guī)程》

中國工程建設標準化協(xié)會標準T/CECS -1004-2022《剛性防水工程技術規(guī)程》
