一、目前問題

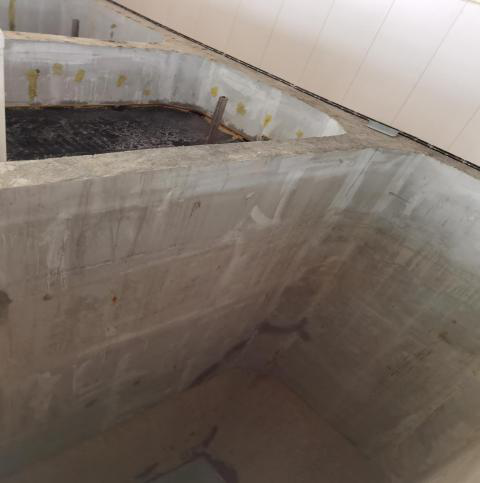

1、污水池滲漏，注漿后依然滲漏

2、目前注漿方案弊端

A、漿液只能暫時填充密封較大的空隙或空鼓的地方。0.4毫米以下裂縫密封不了.B、隨著時間增長，半年一年后，漿體變形和結(jié)構(gòu)產(chǎn)生縫隙。C、注漿孔處容易滲漏

二、原因分析

  出現(xiàn)滲漏的主要原因：裂縫和混凝土的不密實。

裂縫的產(chǎn)生主要由于采用了高標號水泥，水化熱過高引起的。還有就是：水化產(chǎn)物氫氧化鈣CH，強度極低，穩(wěn)定性極差。在侵蝕條件下，首先被溶蝕。而且它們多在水泥石和集料的界面處富集并組成粗大顆粒。因此界面的黏結(jié)力下降，成為水泥基材料里的薄弱環(huán)節(jié)。因此CH是水泥耐久性差的主要來源，也是裂縫的發(fā)源地之一。雖然是高標號水泥，但由于水化過程，水分大量蒸發(fā)，空氣的進入等原因會形成大量疏松的混凝土毛細孔、凝膠孔等。
