永凝液DPS除起到一般防水材料所具有的防水功能外，還能防潮、防塵，阻止細(xì)菌和霉在混凝土表面的產(chǎn)生；提高混凝土表層的耐用性，不改變和影響混凝土顏色、水泥表面處理漆色彩與結(jié)構(gòu)。它的應(yīng)用領(lǐng)域不僅僅限于防水工程范圍，對(duì)于混凝土路面、高速公路、鐵路橋墩、橋梁等都有較好的防水效果，壽命跟混泥土同步。

永凝液dps施工工藝

永凝液dps施工

水泥基滲透結(jié)晶防水材料使用前需按比例加入水均勻攪拌。

永凝液DPS（水性滲透無(wú)機(jī)防水劑）在使用前只需用力搖勻直至起泡裝入噴霧器中即可噴涂。

施工要求

水泥基滲透結(jié)晶防水材料的催化劑與活性化學(xué)物質(zhì)一般在10℃以上可被激活，每平方米用量至少是1.5kg，才能達(dá)到0.8mm/㎡涂膜的厚度要求；施工現(xiàn)場(chǎng)不受限制，可以在無(wú)通風(fēng)條件下的室內(nèi)安全使用，具有天然的成品保護(hù)功能。

永凝液DPS（水性滲透無(wú)機(jī)防水劑）的催化劑與活性化學(xué)物質(zhì)一般在5℃以上即可被激活發(fā)生反應(yīng)，1kg可噴涂4㎡（兩道），由于能完全滲透到混凝土的孔隙中，故在混凝土表面不會(huì)形成有厚度的涂膜，一般噴涂過(guò)量時(shí)會(huì)在混凝土表面留下白色粉末結(jié)晶。

施工方式

水泥基滲透結(jié)晶型材料一般采用刮涂施工、涂刷施工或干撒施工方式。

（1）刮涂施工：在刮涂施工法中，調(diào)配好灰漿是保證防水質(zhì)量的關(guān)鍵。一般要清水拌料，拌好的灰漿要在30min內(nèi)用完。已發(fā)硬的灰漿不能再用。要嚴(yán)格掌握好水灰比，一般要求3~4份料加入1份水?dāng)嚢杈鶆虿拍苓M(jìn)行施工。

（2）涂刷施工：要調(diào)配好灰漿，才能真正起到防水作用。一般要求2~3份料加入1份水?dāng)嚢杈鶆虿拍苓M(jìn)行施工。

（3）干撒施工：一般在未澆筑混凝土拌合物前，以撒干粉形式按一定的用量把該產(chǎn)品撒在墊層上，撒干粉時(shí)間為澆筑混凝土30min之前。從實(shí)際施工情況來(lái)看，干撒的施工方法存在著不能整體防水的隱患。因?yàn)?，?dāng)干撒完成后，在澆筑混凝土的時(shí)候，水泥基吸收到大量的水，激起其中的活性化學(xué)物質(zhì)發(fā)生化學(xué)反應(yīng)，在墊層上的水泥基有可能滲到強(qiáng)度低的墊層中，當(dāng)然它也有可能滲透到混凝土結(jié)構(gòu)層中。這就難以確保干撒的水泥基能夠均一性和同一性的吸附在混凝土結(jié)構(gòu)層下側(cè)，這就導(dǎo)致防水層出現(xiàn)斷層現(xiàn)象，不能起到整體防水效果。

永凝液DPS（水性滲透無(wú)機(jī)防水劑）一般采用噴涂的施工方式。施工簡(jiǎn)單，輔助材料少，速度快，人均施工面積可達(dá)1000㎡/天。

養(yǎng)護(hù)要求

水泥基滲透結(jié)晶防水材料涂刷后的養(yǎng)護(hù)十分重要，當(dāng)水泥基滲透結(jié)晶防水材料涂層固化到不會(huì)被噴灑水損害時(shí)就可以開(kāi)始了，必須精心養(yǎng)護(hù)1~2天，每天噴灑水3~5次，或用潮濕透氣的粗麻布、草席覆蓋三天。施工后48h內(nèi)，要避免雨淋、霜凍、日光暴曬或4℃以下的長(zhǎng)期低溫，在空氣流通不良或不具備通風(fēng)條件的情況下（如封閉的礦井或隧道），要采用風(fēng)扇或鼓風(fēng)機(jī)械協(xié)助通風(fēng)。一般而言，使用水泥基需養(yǎng)護(hù)7天后才能進(jìn)行其他作業(yè)，對(duì)于容納高溫?zé)崃炕蚋g性液體的設(shè)施（如污水池），要在養(yǎng)護(hù)2～3周后再投入使用。

永凝液DPS（水性滲透無(wú)機(jī)防水劑）正常的滲透時(shí)間為1-2h，終凝時(shí)間一般小于400min，所以噴完水基滲透結(jié)晶防水材料后30分鐘可允許輕度觸碰；3h后表面干燥時(shí)地面便可行走；噴涂24h后可以進(jìn)行其他作業(yè)。

防水效果

水泥基滲透結(jié)晶防水材料與混凝土結(jié)構(gòu)層發(fā)生化學(xué)反應(yīng)的過(guò)程主要是通過(guò)水作為載體不斷激活水泥基中的活性化學(xué)物質(zhì)滲透到結(jié)構(gòu)層形成硅晶體密閉混凝土結(jié)構(gòu)層的微細(xì)孔縫的。這就意味著，水泥基自身形成的涂層是起不到防水作用的，因?yàn)橹挥羞@一涂層存在孔隙，水才能通過(guò)這些孔隙來(lái)激活催化劑參加反應(yīng)，而水泥基自身含有水泥，催化劑在有限的壽命期限內(nèi)也可能已經(jīng)跟水泥基自身反應(yīng)形成凝膠膜，顯而易見(jiàn)，有效滲透到結(jié)構(gòu)層的材料少之又少，同時(shí)由于水泥基自身的支撐體是由水泥和砂漿構(gòu)成的，其強(qiáng)度與混凝土存在相當(dāng)?shù)牟町?，故使水泥基涂層與結(jié)構(gòu)層存在分層的危險(xiǎn)，難以達(dá)到整體防水到效果。

永凝液DPS（水性滲透無(wú)機(jī)防水劑）由于是水性防水材料，具有親水性，噴涂即可滲透到混凝土中15-40mm，常規(guī)混凝土內(nèi)部所含的堿量至少是表面區(qū)域的361倍，水基滲透結(jié)晶防水材料能夠滲入到混凝土內(nèi)部并與堿在有水條件下發(fā)生化學(xué)反應(yīng)生成硅凝膠，覆蓋毛細(xì)孔道。

這層硅凝膠經(jīng)水化變成堅(jiān)固、透氣、玻璃針狀結(jié)構(gòu)的物質(zhì)充滿(mǎn)混凝土表面下的所有毛細(xì)孔隙，其生成物成為混凝土永遠(yuǎn)的一部分而不僅僅是表面的涂層，它的滲入能減少混凝土中的含堿量，減緩水泥中的堿和集料中的堿活性礦物成分發(fā)生化學(xué)反應(yīng)，并在滲透過(guò)程中析出混凝土中的余量水物質(zhì)和其他雜質(zhì)，防止外來(lái)有害物質(zhì)的侵入，延緩混凝土的碳化過(guò)程，減輕了混凝土的鹽堿破壞和腐蝕。只要有水存在的條件下，該過(guò)程就會(huì)不斷重復(fù)，直到混凝土完全被密封。

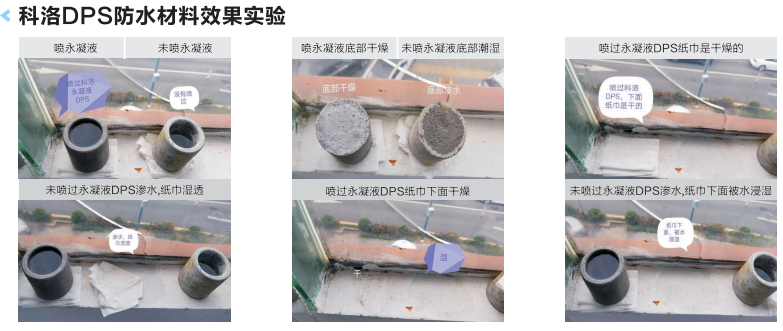

它既可以永久防水防潮、抗凍、抗?jié)B，又能緩解混凝土堿骨料反應(yīng)，密封過(guò)的混凝土仍然能夠“呼吸”。但由于永凝液DPS不改變混凝土表面的分子結(jié)構(gòu)，所以水滴在混凝土表面仍顯示濕潤(rùn)現(xiàn)象，其防水效果不能直觀看到，需要借助水基滲透結(jié)晶防水材料前后抗?jié)B性對(duì)比，才能了解其防水效果。永凝液DPS有極好的滲透性，噴涂永凝液DPS后的混凝土試件的抗?jié)B能力可以從原來(lái)的S7提高到S11以上。永凝液DPS還能起到保護(hù)混凝土的作用，防止養(yǎng)護(hù)過(guò)程中出現(xiàn)裂縫。對(duì)于已固化后的混凝土裂縫，具有超強(qiáng)的愈合能力。另外，該防水層形成后不易受損，表面無(wú)需任何防護(hù)。所以說(shuō)，永凝液DPS所起到的防水效果是整體性的防水效果。

永凝液dps

水泥基滲透結(jié)晶防水材料由于有涂層厚度在一定程度上減少外應(yīng)力對(duì)混凝土結(jié)構(gòu)層的破壞；符合環(huán)保標(biāo)準(zhǔn)，無(wú)毒、無(wú)公害。

永凝液DPS（水性滲透無(wú)機(jī)防水劑）除起到一般防水材料所具有的防水功能外，還能防潮、防塵，阻止細(xì)菌和霉在混凝土表面的產(chǎn)生；提高混凝土表層的耐用性，不改變和影響混凝土顏色、水泥表面處理漆色彩與結(jié)構(gòu)。它的應(yīng)用領(lǐng)域不僅僅限于防水工程范圍，對(duì)于混凝土路面、高速公路、鐵路橋墩、橋梁，噴涂過(guò)水基滲透結(jié)晶防水材料的，其抗污染能力顯著增強(qiáng)，極易清除冰雪，不粘結(jié)?？梢越鉀Q北方地區(qū)冬季由于路面橋面積雪需噴灑大量鹽水而造成混凝土、鋼筋腐蝕破壞和惡化生態(tài)環(huán)境的問(wèn)題。所以，對(duì)于水基滲透結(jié)晶防水材料所起到的作用來(lái)說(shuō)，它不僅起到整體性防水的效果，而且兼具有多重功能，它是混凝土的優(yōu)良保護(hù)劑。
